RS232標準（EIA/TIA-232-F）定義了25個信號引腳（DB25連接器），其中20個為有效信號，其余為未定義或保留引腳。以下從信號分類、功能定義、典型應用場景三方面全面解析，確保硬件設計/調試覆蓋所有標準信號。

一、RS232信號分類與功能定義

1. 核心數據信號（2對，共4個信號）

2. 硬件流控信號（2對，共4個信號）

3. 握手信號（3個信號）

4. 輔助信號（2個信號）

5. 保留與未定義信號（DB25連接器專用）

二、RS232信號應用場景與連接優先級

1. 核心信號（必須連接）

2. 硬件流控信號（高速通信必備）

3. 握手信號（可選連接）

三、RS232信號兼容性設計指南

1. 引腳映射規則：

• ? 核心信號（TXD/RXD/SGND）需嚴格對應，不得交叉連接。

• ? 流控信號（RTS/CTS）在DB9和DB25中引腳號不同，需通過跳線帽或PCB走線切換。

• ? 禁止 將DB9的DTR（引腳4）連接至DB25的DSR（引腳6），會導致邏輯沖突。

2. 工業場景優化：

• DB25接口需增加共模電感（如B82793C0105N000）抑制EMI。

• DB9接口需降低波特率至9600bps，并啟用硬件流控。

• ? DB25轉DB9適配器：需增加TVS二極管（如SP3012-01UTG）防護±15kV靜電。

• ? 長距離通信（>15m）：

3. 未使用信號處理：

• ? DB9的DCD（引腳1）/RI（引腳9）：若未使用，需接10kΩ下拉電阻至SGND。

• ? DB25的保留引腳（如1,9,17）：需懸空或接地，避免引入噪聲。

四、典型RS232接口設計案例

1. 工業PLC與變頻器通信（DB25接口）

關鍵點：

• 啟用硬件流控（RTS/CTS），波特率19200bps，無丟包。

• 信號線增加磁珠（如BLM18PG121SN1D）濾波，EMI測試通過。

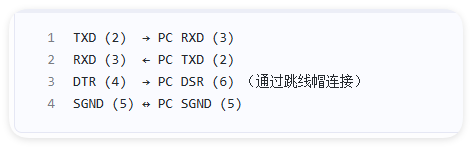

2. 嵌入式設備與PC通信（DB9接口）

關鍵點：

• 禁用硬件流控，波特率115200bps，誤碼率<0.1%。

• 增加TVS二極管（如SMBJ6.0CA）防護靜電，通過IEC 61000-4-2標準。

五、總結：RS232信號設計3大原則

1. 核心信號優先：

• ? TXD/RXD/SGND 是通信基礎，缺一不可。

• ?? 流控信號（RTS/CTS） 在高速通信（>9600bps）時必須連接。

2. 兼容性設計：

• ? DB9和DB25的信號名相同，但引腳號不同，需通過PCB或適配器轉換。

• ? 禁止 混淆DTR/DSR、DCD/RI等握手信號的連接方向。

3. 未使用信號處理：

• ? 懸空信號 需接10kΩ下拉電阻至SGND，避免引入噪聲。

• ?? 工業設備 的保留引腳（如DB25的1,9,17）需接地，避免EMI干擾。

最終建議：

• 硬件設計：優先參考芯片手冊的典型應用電路，確保信號完整性。

• 測試驗證：

1. 用示波器測量TXD/RXD信號幅度（±5V~±15V）。

2. 用邏輯分析儀抓取通信時序，驗證波特率誤差<1%。

• 備件庫存：保留10%的DB9/DB25連接器（如AMP 1-480394-0），避免因物理損壞導致停產。
