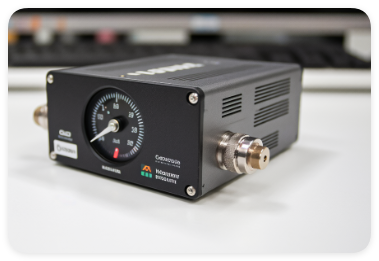

判斷RF檢波器輸出的直流電壓值與輸入射頻信號幅度是否成正比，可從理論分析、實驗驗證、數據分析與處理三方面著手，以下為具體方法：

理論分析層面

• 查閱產品手冊

• 關鍵參數獲取：正規RF檢波器產品手冊會明確標注其工作特性，包括電壓 - 幅度轉換系數k以及線性工作范圍。線性工作范圍規定了輸入射頻信號幅度在該區間內，輸出直流電壓值與輸入幅度呈嚴格正比關系。

• 實例分析：以某品牌RF檢波器為例，手冊中指出當輸入射頻信號頻率在100MHz - 1GHz范圍內，且幅度在0.1mV - 100mV時，輸出直流電壓Vout與輸入幅度Ain滿足Vout=0.01×Ain，這表明在此條件下二者成正比。

• 理解工作原理

• 包絡檢波型：對于包絡檢波式RF檢波器，其通過二極管整流和電容濾波，將射頻信號的包絡提取出來并轉換為直流電壓。在輸入信號幅度較小時，二極管工作在線性區，輸出電壓與輸入信號幅度成正比。

• 同步檢波型：同步檢波器利用本地振蕩信號與輸入射頻信號進行混頻，再通過低通濾波得到解調后的直流電壓。當本地振蕩信號與輸入信號相位關系穩定且幅度匹配時，在一定范圍內輸出電壓與輸入信號幅度成正比。

實驗驗證層面

• 搭建測試系統

• 設備連接：按照信號發生器→被測RF檢波器→電壓表的順序連接設備。信號發生器用于產生不同幅度的射頻信號，電壓表用于測量RF檢波器輸出的直流電壓值。

• 參數設置：設置信號發生器輸出特定頻率的射頻信號，例如1GHz，并將幅度初始值設為較低值，如0.1mV。

• 數據采集

• 多組數據記錄：逐步增加信號發生器輸出的射頻信號幅度，每次增加一定幅度（如0.1mV），記錄對應的電壓表讀數。例如，依次設置輸入幅度為0.1mV、0.2mV、0.3mV……1mV，記錄對應的輸出直流電壓值Vout1、Vout2、Vout3……Vout10。

• 重復實驗：為保證數據的準確性，重復上述實驗過程3 - 5次，取每次相同輸入幅度下輸出電壓的平均值作為最終測量結果。

數據分析與處理層面

• 繪制特性曲線

• 坐標軸設定：以輸入射頻信號幅度Ain為橫坐標，以RF檢波器輸出的直流電壓值Vout為縱坐標，將實驗中采集到的數據繪制成特性曲線。

• 曲線形狀判斷：如果繪制的特性曲線是一條通過原點的直線，則說明輸出直流電壓值與輸入射頻信號幅度成正比。若曲線出現彎曲或偏離直線的情況，則表明二者不成正比。

• 結果判定：當相關系數r接近1時（通常r≥0.99可認為滿足要求），說明輸出直流電壓值與輸入射頻信號幅度高度正相關，即成正比關系；若r值較小，則表明二者不成正比。

• 線性擬合分析

• 擬合方程求解：采用最小二乘法對實驗數據進行線性擬合，得到擬合方程Vout=a×Ain+b。其中a為斜率，b為截距。

• 參數評估：若截距b接近0（在測量誤差允許范圍內），且斜率a與理論計算得到的電壓 - 幅度轉換系數k相符，則說明輸出直流電壓值與輸入射頻信號幅度成正比。若截距b明顯不為0，則表明二者存在非線性關系。
