概述
04CJ01-2，全稱“04CJ01-2：變形縫建筑構造（二）（參考圖集）”，是我國國家建筑標準設計圖集體系中專門針對建筑變形縫構造的參考資料之一。所謂“變形縫”，是建筑結構在溫度變化、沉降、震動、荷載以及其他因素作用下，為了減少因結構變形而引起的裂縫、滲漏或局部破壞而有意設置的縫隙裝置。04CJ01-2 圖集是在2004年1月1日正式實施的基礎上，圍繞“變形縫建筑構造”的重要課題，對常見的各類變形縫裝置進行了系統化的分類、歸納和示范，提供了圖文并茂的設計示例和施工要點，幫助設計人員和施工人員能夠根據工程需要選用合適的變形縫構造形式，并進行科學設計與施工。

本圖集是對04CJ01-1（變形縫建筑構造（一））的補充與延續，重點側重于更高功能需求或更特殊使用部位的變形縫構造細節，內容涵蓋了外墻、屋面、玻璃幕墻等多種部位的變形縫裝置類型，并融入了抗震、防水、防火、承重等諸多功能性要求。通過本圖集，使用者可以了解不同部位、不同使用功能下變形縫裝置的選用原則、常用材料、典型構造形式以及施工細節等基礎知識，從而在實際工程設計與施工中做到既滿足建筑功能需求，又保證施工的可操作性和經濟性。

編制背景與意義
我國建筑業快速發展，尤其是在高層、超高層、公共建筑、交通樞紐、大型商業綜合體等領域，對于建筑結構的整體完整性與功能安全提出了越來越嚴格的要求。變形縫作為保證建筑物結構安全與功能正常運轉的關鍵節點，其設計和施工質量直接關系到建筑物的整體性能和后期維護成本。04CJ01-1 圖集中已經對常見部位的變形縫構造進行了基礎示范，但隨著建筑設計概念的不斷更新、功能需求的日益多樣化，單一的構造形式已無法全面滿足工程實踐中對于防震、防水、氣密、承重等方面的綜合要求。為此，04CJ01-2 圖集在原有基礎上，對一些特殊部位、多功能需求以及新型材料應用的變形縫裝置進行了補充與優化，使得設計者與施工者在面對復雜項目時能夠有更多選擇余地，并且能夠快速、準確地獲取設計參數和施工細節，進一步提高施工效率、降低工程成本并減少后期維護隱患。

同時，04CJ01-2 圖集的編制對于規范設計行為、促進產業標準化、推動建筑節能減排也具有積極意義。通過統一規范的圖示與說明，可以減少因設計人員經驗差異導致的施工細部不一致問題，提高設計文件的可讀性與施工可行性。標準化圖集的推廣應用，有助于相關廠商集中生產、提供符合圖集要求的標準化變形縫裝置和配件，降低生產成本；對于施工企業而言，也能夠更快速地采購到符合設計要求的構件，并按照圖集中提供的示范做法進行施工，從而減少現場試錯，提高施工質量與效率。

適用范圍
04CJ01-2 圖集適用于各種民用與工業建筑中露明部位的變形縫裝置，尤其針對縫寬在25mm～450mm 之間的樓地面、內外墻、屋面和玻璃幕墻等部位的變形縫。所謂“露明部位”，是指建筑結構的外露部位或室內可見部位，不包括隱藏在地下或吊頂后方的暗埋部分。具體適用范圍包括但不限于：

1. 外墻變形縫
   用于高層建筑或大型綜合體的外墻面，為了保證外墻因溫度變化、樓層沉降等因素產生的變形能夠得到緩沖，設置變形縫可以防止外墻飾面開裂或脫落。本圖集提供了金屬蓋板型、橡膠嵌平型、防震型等多種外墻變形縫裝置的構造示范，幫助設計人員合理選用。

2. 屋面與屋面抗震變形縫
   屋面變形縫主要是針對屋面防水層和面層之間的應力變化而設置的疏解縫。特別是在地域跨度較大、高低程差顯著的屋面，常需要采用多種不同功能的變形縫裝置。本圖集示范了抗震型屋面變形縫、金屬蓋板型屋面變形縫等，為屋面層結構設計提供參考。

3. 樓地面變形縫
   樓地面變形縫涉及地面裝飾材料與結構層之間的相對位移。尤其在跨度較大或樓地面受振動影響較明顯的公共空間中，如大堂、商場、機場候機廳等，對變形縫的承重性能、耐磨性要求更高。04CJ01-2 提供了金屬卡鎖型、雙列嵌平型、抗震型等樓地面變形縫構造示范。

4. 玻璃幕墻變形縫
   玻璃幕墻系統具有較高的剛度和較低的容許變形值，因而在建筑變形縫設計中往往需要與外墻主體變形縫配合設置，使幕墻系統與結構體系之間保有足夠的變形緩沖空間。本圖集對玻璃幕墻變形縫裝置的選型和構造作了詳細示范。

5. 內墻與頂棚變形縫
   在大型室內空間或多功能廳的內墻、吊頂系統中，為避免因主體結構裂縫蔓延到內部裝飾面而出現裂縫或脫落，需要設置內墻和頂棚變形縫。圖集中對金屬蓋板型、單列嵌平型以及抗震型吊頂變形縫做出了具體構造說明。

總體而言，04CJ01-2 圖集的適用范圍涵蓋了幾乎所有建筑可見面的變形縫需求，尤其強調在變形縫裝置設計時需要兼顧防震、防火、防水、承重等多種功能，確保變形縫在滿足結構變形緩解的同時還能保證建筑的整體性能與安全性。

變形縫的分類
變形縫的分類方式多種多樣，主要可以從使用部位、使用形式、構造特征和功能需求四個維度來劃分。了解這些分類，有助于設計人員在實際項目中根據建筑類型、使用要求和周邊環境等因素進行合理選型。

按使用部位分類，本圖集將變形縫裝置主要分為：

• 樓地面變形縫：用于地面裝飾與結構層之間的相對位移，常見于走廊、大廳、商業區地面等；

• 內墻變形縫與頂棚變形縫：主要用于室內墻體與吊頂系統，避免主體結構變形傳遞至內部裝飾層；

• 外墻變形縫：設置于建筑外立面，保證幕墻、外墻磚、涂料等飾面因溫度變形、防水層鼓脹等引起的應力得到疏解；

• 屋面變形縫：用于屋面防水層、面層與保溫層之間的相對變形，特別是跨度較大或層高較高的屋面；

• 玻璃幕墻變形縫：介于外墻變形縫與幕墻系統之間，確保玻璃幕墻框架與主體結構的相對運動；

• 其他特殊部位：如地鐵車站上蓋、大跨度體育場館屋蓋、橋梁與建筑連接處等部位，也會結合具體工程需要設置特殊變形縫裝置。

按使用形式分類，主要可分為：

• 平面型變形縫：用于連續墻面、樓地面或屋面上的直線型縫隙，構造形式相對簡單，安裝方便；

• 轉角型變形縫：用于墻體或地面在拐角或異形處，需要保證在轉角部位也能實現應力疏解，本圖集示例中多以 L 型、 U 型等轉角構造示范。

按構造特征分類，本圖集涵蓋了以下常見類型：

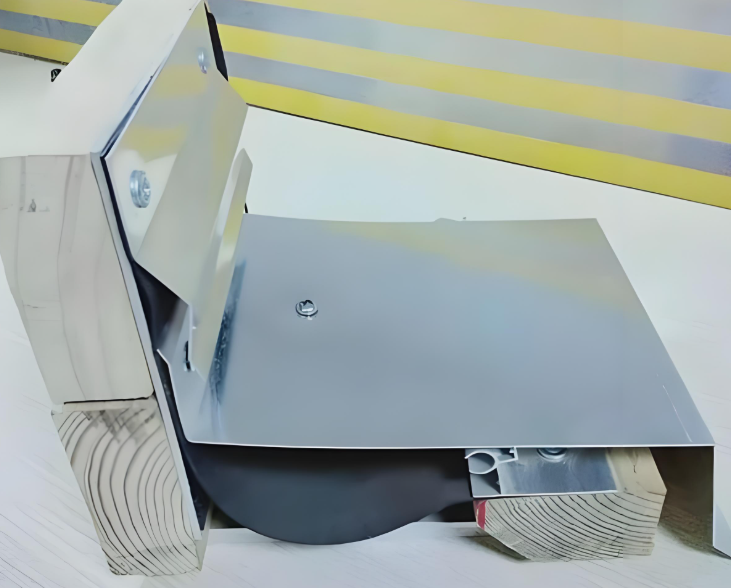

• 金屬蓋板型變形縫：以金屬合金材料（鋁合金、不銹鋼等）作為面層蓋板，通過連接件固定于基底，具有承重能力強、耐磨、耐候性好等特點；

• 金屬卡鎖型變形縫：依靠金屬卡鎖結構實現蓋板與底部導軌的緊固連接，裝飾效果較好，維護時可方便拆卸；

• 單列嵌平型變形縫：在縫隙中嵌入單列金屬或彈性材料，通過嵌平裝置保證面層整體平整，承重性能適中；

• 雙列嵌平型變形縫：與單列嵌平型類似，但在縫口處采用雙列嵌平材料，提高了承重與密封性能；

• 橡膠嵌平型變形縫：在縫隙中嵌入橡膠或合成彈性體材料，彈性好、密封性能優越，但承重性能較弱，需要結合其他構件一并設計；

• 防震型變形縫：在原有嵌縫材料的基礎上增加彈簧減震器或橡膠墊層，能夠在地震或較大動態荷載作用下提供更好的振動緩沖；

• 承重型變形縫：專門用于承受較大水平或垂直荷載的變形縫裝置，通常采用加厚金屬蓋板、增強型連接構件或鋼筋混凝土構造形式；

• 防火型變形縫：在縫隙中加入防火條、防火涂料或防火填充材料，保證火災時結構的完整性與防火隔離效果；

• 防水型變形縫：在構造中設置止水帶或防水層嵌入裝置，以保證在雨水、潮氣等環境下的防水性能。

按使用功能分類，可進一步細化為：

• 防震型：適用于地震烈度較高地區的建筑，強調抗震性能；

• 承重型：適用于高荷載場所，如工業廠房、倉儲設施、大型商場出入口等；

• 防火型：用于需要防火分隔的部位，如防火墻、弱電井口、裝修隔斷處；

• 防水型：主要用于屋面、外墻縫隙、地下室外墻等需要防水的部位；

• 氣密型：在幕墻或室內潔凈區域的變形縫中，需要兼顧氣密性與隔音效果。

以上這些分類方式并非相互孤立，而是可以交叉疊加使用。設計人員應根據具體工程的不同層面需求，綜合選擇合適的分類方式，并在本圖集中尋找相應的示范構造，以便快速制定設計方案和施工要點。

設計原則與選用要點
在實際工程設計中，變形縫的設計不能只是簡單地開槽或留縫，而應綜合考慮建筑結構體的整體變形規律、耐久性能要求、裝飾要求以及后期維護成本等多種因素。以下幾點是本圖集在設計變形縫時反復強調的原則與選用要點：

1. 滿足結構與裝飾的變形需求
   建筑在使用過程中會因溫度變化、沉降、荷載等產生不同程度的變形。設計人員應對建筑主體的形變規律進行分析，明確可能產生的最大變形值，并為此留足足夠的變形縫寬度。對于裝飾面層，如地面鋪裝、幕墻玻璃、外墻磚、涂料等，也有相應的最大變形容許值，變形縫的設計需同時滿足結構變形和裝飾載荷對縫隙的要求。若設計變形縫過窄，則可能出現飾面開裂；過寬則會影響整體美觀與功能。

2. 考慮環境與使用功能
   建筑所在區域的氣候特點（溫差、濕度、風載、降雨量等）會直接影響到變形縫裝置的材料選擇與構造形式。潮濕環境下應重視防水防腐蝕性能；強溫差地區應選用熱膨脹系數較低的材料；地震多發區應考慮變形縫裝置的抗震性能。此外，不同使用功能也會影響設計選用：如承重場所需加強金屬蓋板的厚度與底部骨架承載力；防火分區需設置防火填料；幕墻系統則需兼顧氣密與水密性能。

3. 審慎確定縫寬與縫距
   變形縫寬度要根據建筑物整體尺寸、地基土質差異沉降值、材料熱膨脹系數、地震烈度、防震要求、裝飾面板縫隙容許值等因素進行綜合計算與考慮。圖集中給出了常見縫寬范圍建議（一般在25mm～450mm 之間），但在工程中可以靈活調整。縫距的設置應滿足“抗裂而不分隔、避免過度開縫影響整體性”的原則。對于超大型建筑，通常需要在結構分區或模塊化位置設置變形縫，以保證整體結構的協調與穩定。

4. 選用合適的填充材料與密封系統
   變形縫填充材料應滿足耐久性、彈性恢復性、耐寒耐熱、耐老化等性能要求。常用材料包括丁基橡膠、聚氨酯密封膠、聚硫密封膠、橡塑發泡材料等。對于防水變形縫，還需設置止水帶或瀝青基防水卷材，將縫口與室內環境隔離。氣密或防塵要求較高的場所，則需要額外考慮密封條或彈性密封膠的配合。圖集示例中往往給出了配套的填縫材料型號與施工詳圖，使用者應嚴格按照示范做法進行。

5. 合理選配金屬構件與連接方式
   對于金屬蓋板型、卡鎖型等變形縫裝置，面板厚度、型材截面尺寸、連接螺栓規格、安裝間距等參數都需要與設計荷載、維護頻率、整體裝飾風格相協調。使用者在參考圖集示例時，可結合實際工程的荷載需求選擇相同規格或略有調整的型材。圖集中常常提供了金屬型材的常規規格表（如鋁合金厚度 1.5mm、2.0mm 或不銹鋼 1.2mm、1.5mm 等），以及型材截面尺寸與安裝螺栓配合方式示意，方便設計人員在方案階段快速選型。

6. 關注施工便捷性與后期維護
   變形縫裝置往往分為面板、底座、密封條等若干組成部分。面板尺寸宜符合現場運輸與吊裝要求；底座或骨架宜采用現場焊接或預埋件與結構連接；彈性密封條或嵌縫型鋼應預留一定伸縮量，以便后期更換或維護。圖集中示范做法通常標注了安裝順序與留縫、預留洞口的尺寸要求，設計人員與施工單位應結合現場施工條件對細部節點進行優化設計，確保施工便捷，同時留足后期維護與更換空間。

7. 防火、防水與防腐蝕要求并重
   建筑變形縫位置往往是防火分區或建筑外防水系統的薄弱環節。在設定變形縫裝置時，應按防火規范和防水規范的要求，選用合格的防火填縫材料、止水帶、防水卷材等；對于沿海或高腐蝕環境（如化工廠房），金屬配件需采用耐候性更好的材料，如不銹鋼 316、鋁合金氟碳噴涂或高性能防腐涂層，以延長使用壽命并減少后期維修成本。圖集中在防火型與防水型變形縫示范中，明確標注了防火帶的寬度、高度以及防火等級、止水帶的規格和材料性能等參數。

8. 節能與裝飾效果的考慮
   隨著綠色建筑和節能減排理念的深入實施，變形縫裝置在保證變形需求的同時，也應考慮保溫、隔熱、隔音性能要求。例如，外墻變形縫處可以在雙層金屬蓋板之間增加保溫隔熱材料；屋面變形縫處應保留連續的保溫層并設置保溫插板；室內變形縫也需要考慮隔音條的配合。對于高檔公共建筑，還要兼顧整體裝飾效果，避免因縫口裝置影響建筑立面或內裝飾的整體觀感。因此，設計人員可以在圖集示范基礎上，根據項目需求選用具有良好裝飾性的金屬面板或顏色、紋理與主體裝飾相協調的材料。

常見構造形式與示范
在本圖集中，通過大量示意圖和剖面圖詳細展示了各類變形縫裝置的構造形式以及與主體結構、裝飾層的節點聯系。以下僅對其中幾種典型形式作梳理與概述，使用者可結合圖集示范圖紙獲取更多細節。

樓地面變形縫示范

• 金屬卡鎖型樓地面變形縫
  該形式以鋁合金或不銹鋼材質的卡鎖型蓋板為面層，下部通過專用型材固定于地面結構混凝土中。示范圖中標注了蓋板厚度、卡鎖寬度、埋件尺寸及螺栓規格等關鍵參數，并對面層與底部結構之間的縫隙留量作了說明。此類構造在承重能力、耐磨性以及清潔維護方面表現優異，適用于大型商業空間、醫院等對地面平整度與耐用性要求高的場所。

• 雙列嵌平型樓地面變形縫
  在縫隙處采用雙列金屬或聚合物嵌條，將地面飾面與底部的變形縫骨架包裹固定，形成整體平坦效果。示范節點中通常設置有彈性填縫膠帶或橡膠條，用以確保縫口的伸縮與密封。與單列嵌平相比，雙列嵌平在抗側向位移和防塵性能上更為出色，適用于人流量較大且需要長期保持縫口清潔的公共場所。

• 抗震型樓地面變形縫
  在普通嵌平型的基礎上增加了彈性減震墊或橡膠彈條，并將底部骨架與主體鋼筋混凝土通過防震連接件進行聯動。示范圖紙標注了減震墊的厚度、剛度參數以及特殊螺栓的規格與預應力值，以保證在地震作用下可獲得最佳的能量耗散能力。此類構造多用于高層住宅樓的公共走廊、醫院急診大廳等對人員安全要求極高的區域。

內墻與頂棚變形縫示范

• 金屬蓋板型內墻變形縫
  在室內裝修中，當墻體因主體結構位移而產生相對錯位時，需對墻面飾面做連續處理；金屬蓋板型內墻變形縫即在墻面裝飾板（如石材、木飾面、玻璃）之間設置鋁合金或不銹鋼蓋板，通過專用預埋件與墻體骨架連接，形成既美觀又具有一定位移消化能力的裝飾縫。示范圖中給出了蓋板的高度、寬度、厚度以及與墻面飾面拼縫尺寸，使得設計人員在選用蓋板時有依據，并可按照圖紙進行現場安裝。

• 抗震型吊頂變形縫
  在大型室內會場或工業廠房的吊頂系統中，為了在地震或設備振動時減少吊頂板的脫落與損壞，需要在吊頂龍骨處設置抗震型變形縫。示范圖紙提供了吊頂龍骨布置示意、水電管線預留空間、彈性連接件類型與數量等信息。通常在龍骨與主體結構之間加裝防震彈簧或橡膠減震墊，以保證整體吊頂系統具有一定的相對位移兼容能力。

外墻變形縫示范

• 金屬蓋板型外墻變形縫
  外墻變形縫由于直接暴露在自然環境下，需要在承受溫度變化、雨水侵蝕、風荷載的同時，保證外墻飾面完整性。示范圖中詳細標明了金屬蓋板的外露寬度、厚度、型材截面尺寸、連接螺栓間距及密封條布置；底部藏在保溫層或抹灰層內的骨架構件與結構主體的連接方式也有清晰示意。設計人員可參照示意圖將面層與保溫層、結構層、止水帶結合使用，確保防水與保溫性能同時滿足。

• 橡膠嵌平型外墻變形縫
  該類型是將橡膠擠壓件置于外墻砼結構與飾面之間，通過嵌縫實現裝飾面與結構層的分離。示范節點中會給出橡膠件的型號、斷面形狀、密封性能指標等，以及防水止水帶的配置方式。橡膠嵌平型構造彈性好，可以適當減小縫寬，但在承載能力方面略遜于金屬蓋板型，適用于多層建筑或非承重部位的外墻裝飾。

• 防震型外墻變形縫
  在地震烈度較高的地區或高層建筑中，需要對外墻變形縫進行防震加固處理。示范圖紙在橡膠嵌平或金屬蓋板構造基礎上，增加了橫向彈簧或尼龍緩沖裝置，并強化了型材與主結構之間的連接節點。示例中還會對防火隔離帶、防水止水帶與防震構件的布置順序進行說明，以便設計人員在進行綜合布置時能夠協調各項功能需求。

屋面與幕墻變形縫示范

• 金屬蓋板型屋面變形縫
  屋面作為直接暴露在大氣環境下的裝飾與防水層，其變形縫需兼顧防水、防風、保溫以及排水等多項性能。示范圖中標注了蓋板與保溫層、找坡層、防水卷材的搭接順序，以及止水帶的埋設位置。對于雪載或大雨條件下，施工方需保證縫口有足夠的排水坡度，示范節點中也給出了具體坡向與高度差要求。

• 屋面抗震變形縫
  在高層建筑屋頂或大型工業建筑屋面設備較重的場所，需要考慮地震時屋面結構與上部設備的相對運動，屋面抗震變形縫在金屬蓋板型節點基礎上增加了減震固定件或油壓緩沖器。示范圖紙中明確了緩沖器的安裝間距、額定位移值、預加載力等關鍵參數，并給出了與防水層、隔熱層協同施工的順序說明。

• 幕墻變形縫
  幕墻系統對縫口的氣密、水密、熱橋控制要求較高，需要與主體結構的變形縫嚴格對接。示范圖中標注了幕墻結構與主體結構縫口之間最小位移要求，以及幕墻開啟、閉合時不同變形狀態下密封條的壓緊度及形變限制。對于多種幕墻體系（鋁合金玻璃幕墻、石材幕墻、鋼索幕墻等），圖集中也提供了典型的變形縫細部節點示意，可供設計人員參考并根據項目特點做局部調整。

材料與構件選用
變形縫裝置的性能主要取決于以下關鍵材料與構件。設計人員需結合項目的使用環境、建筑設計定位以及維護管理方式，選用合格且性能穩定的材料與構件：

1. 金屬合金材料

• 鋁合金：常用鋁合金材質包括 6063-T5、6061-T6 等，具有較好的可塑性、耐腐蝕性和輕量特性。鋁合金型材多用于金屬蓋板型變形縫，面層厚度一般在 1.5mm～3.0mm 之間，具體厚度可根據使用荷載和耐磨要求調整。表面一般做陽極氧化或氟碳噴涂處理，以提高耐候性和裝飾效果。

• 不銹鋼：常用的包括 304、316 等材質，具有優異的耐腐蝕性和強度，多用于對環境耐久性要求更高的部位，或作為裝飾效果要求更高的幕墻變形縫面層。不銹鋼板厚一般在 1.0mm～2.0mm 之間，連接螺栓通常采用抗拉強度較高的 304 或 316 材質。

2. 彈性材料

• 橡膠嵌條：主要包括天然橡膠、氯丁橡膠（CR）、三元乙丙橡膠（EPDM）等，具有較好的彈性恢復性能、耐老化性能和耐候性。嵌平型變形縫通常采用 EPDM 嵌條，截面形狀可為 U 型、 I 型或扁平條，根據設計要求選用不同截面。

• 彈性密封膠：常見的有聚氨酯密封膠、硅酮密封膠、聚硫密封膠等，用于填縫與密封，能滿足縫隙在±25%～±50% 伸縮變化范圍內的密封防水要求。設計時需根據現場氣候條件（如溫度范圍、紫外線強度）選用適當的密封膠類型，并保證其固化時間、抗老化性能、抗菌防霉性能等指標滿足長期使用需求。

3. 防火與防水材料

• 防火帶與防火填縫材料：一般由有機硅類防火密封膏、巖棉條、膨脹型防火材料等組成，用于火災時膨脹堵塞縫隙，防止火勢蔓延。防火帶寬度與厚度需滿足當地防火規范要求，一般寬度不小于縫寬的 1.5 倍。

• 止水帶與防水卷材：止水帶多由丁基橡膠或聚氯乙烯（PVC）材質制成，嵌入變形縫底部與主體結構之間，確保雨水或地下水無法滲透。對于屋面及外墻變形縫，還需與連續的防水層（如 SBS 改性瀝青卷材、高分子自粘防水卷材）結合使用，示范圖中標注了防水層翻邊寬度、止水帶嵌入深度等關鍵參數。

4. 連接 五金件

• 膨脹螺栓與預埋件：用于將底座型材或卡槽與主體結構連接，同時需要預留足夠的伸縮空間。圖集示例多采用 M8、M10、M12 等規格的膨脹螺栓，具體螺栓長度需根據底板厚度與預埋深度確定。

• 彈簧減震器與緩沖裝置：在抗震型變形縫中使用，用于吸收地震能量或振動載荷。示例圖中給出了彈簧剛度、行程長度、額定拉力等數值，以保證在設計地震烈度作用下，彈簧處于安全工作區。

• 鋁合金或不銹鋼焊接件：用于將型材拐角處或連接節點進行焊接處理，提高整體剛度與穩定性。對戶外環境或潮濕環境，需選擇符合耐腐蝕要求的焊接工藝與材料。

施工要點與注意事項
變形縫裝置的施工質量直接關系到其使用壽命和功能性發揮。本圖集中針對不同類型的變形縫裝置，給出了較為詳細的施工要點與要求，以下為主要注意事項：

1. 預留與定位

• 在結構施工階段，應根據設計圖紙預留出相應的縫口位置與尺寸，并留有足夠的安裝空間。預留槽口需與實際變形縫裝置尺寸一致，一般多預留 5mm～10mm 的誤差空間，方便后期調整定位。

• 應根據圖集示例和現場實際情況布置預埋件或膨脹螺栓。預埋件的焊接與位置應在混凝土澆筑前完成，并進行復核；膨脹螺栓需等混凝土強度達到設計值后方可進行。

• 對于轉角型或復雜部位的變形縫，需在施工前清晰標注放樣線，確保各段構件能夠準確對接，避免縫口偏差過大導致后期校正困難。

2. 基層處理

• 變形縫底部的基面需保持平整、堅實，無殘余垃圾、浮灰或浮漿，以保證底座或骨架能夠緊密貼合。對于舊結構改造或二次裝修項目，需要對縫口處進行清理與鑿毛。

• 在設置橡膠嵌條或止水帶時，基面應先涂刷專用底漆或粘結劑，提高粘結強度與密封性能，同時防止水汽從基面滲透。

• 對于屋面或外墻部位，底部需先完成防水層鋪設，待防水層達到閉水試驗標準后方可進行變形縫裝置施工，以確保沒有滲漏隱患。

3. 安裝順序與縫口密封

• 先安裝底部骨架或預埋件，再進行金屬型材或橡膠嵌條的固定，最后進行表面蓋板或裝飾面板的安裝。示范節點中會標注順序編號，施工人員按序號依次操作，避免因先后順序錯誤而造成接口對不上的情況。

• 安裝過程中要時刻校正蓋板或嵌條的水平度與平直度，必要時可采用水平儀、直尺等工具復核，確保縫口開合時表面平整。對于較長的縫口，應在中間位置設置臨時支撐或橋架，防止材料自身變形。

• 在面層與底層結合處，應保留一定伸縮空間，并采用專用彈性密封膠進行填縫。密封膠的壓縫寬度與深度需符合產品說明書要求，一般保證單側留縫深度為 5mm～10mm，并使用膠槍均勻填充。密封膠固化后要進行檢查，確保無氣泡、虛膠等缺陷。

4. 防火與防水結合

• 對于具有防火要求的變形縫部位，除了設置防火帶、膨脹型防火條外，應在安裝完變形縫裝置后，對縫口內外進行二次填充防火密封膠，并在兩側墻體或板材邊緣涂刷防火涂料，保證防火分隔的完整性。

• 屋面與外墻部位需重點防水處理。止水帶要合理埋入主體結構并與防水卷材上面層相互搭接，一般要求止水帶寬度大于縫寬 1.5 倍。防水層與金屬蓋板之間要留有 20mm～30mm 的落水槽，確保雨水順暢排出。

• 在陰角或轉角處的防火填縫與防水止水需要分別設置兩道工序，互不干擾，同時保證兩種材料的兼容性。

5. 質量驗收與維護

• 施工完成后，應對變形縫裝置進行整體驗收。主要檢查內容包括：面層是否平整、縫隙寬度是否符合設計要求、密封性能是否良好、螺栓連接是否牢固、防火材料是否布置到位、止水帶與防水層的連續性等。必要時可進行簡易試驗，如吹風、噴水、震動模擬等，驗證縫口密封與抗震性能。

• 變形縫需要定期維護。對于金屬蓋板型構造，應檢查鋁合金或不銹鋼面板是否因氧化、腐蝕、撞擊而變形或松動；對于嵌平型構造，應定期檢查橡膠嵌條或密封膠是否老化開裂并及時更換；對于防火或防水部位，應每年檢查填縫材料，若發現老化、脫落，應在第一時間進行修補，避免后續出現安全隱患。

• 特殊環境下，如高溫多雨地區，變形縫內的密封膠與橡膠件壽命會受到影響，應選用耐紫外線、耐高溫、抗凍融能力強的高性能材料，并加密維護頻次。

典型案例分析
為幫助使用者更好地理解圖集示范與要點，以下以兩個典型工程實例進行簡要分析，說明如何結合04CJ01-2 圖集進行實際設計與施工：

案例一：高層住宅外墻變形縫設計
某地上 30 層高層住宅樓，總建筑面積約 2.5 萬平方米，位于季風氣候區，晝夜溫差較大，年平均溫差可達 25℃。項目外墻采用真石漆涂層，并結合局部干掛石材裝飾。設計時需在外墻每隔 18m 設置縱向變形縫，縫寬取 30mm，以滿足溫度變化和沉降引起的位移需求；在外墻底層與二層轉角處，還需考慮豎向與橫向變形縫的交叉節點，保持整體立面的完整性與裝飾效果。

1. 選型依據：根據項目外墻的裝飾材料與氣候環境，選用金屬卡鎖型變形縫裝置。金屬面板材質為鋁合金 6063-T5，壁厚 2mm，表面做氟碳噴涂，與真石漆顏色協調。底部骨架采用 3mm 厚鋁合金型材，與主體結構預埋的角鋼螺栓連接。

2. 防水與防火：在縫口處先鋪設聚氨酯防水涂料和 1mm 厚高分子自粘防水卷材，并在縫口兩側設置丁基橡膠止水帶。縫口內側墻體設置防火隔墻，并嵌入膨脹型防火帶，確保發生火災時能夠及時膨脹封堵。

3. 施工要點：基面在進行真石漆噴涂前，先完成變形縫底部的骨架安裝與防水節點處理，確保防水層連續；然后按圖集示范進行鋁合金卡鎖型面板安裝，控制每塊面板安裝間隙不大于 0.5mm；密封填充完成后開展整體閉水試驗，確認無滲漏后再進行真石漆噴涂收口。

4. 維護管理：每年例行檢查外墻變形縫處無剝落、無密封膠脫落，每隔 3 年更換一次橡膠止水帶與防火帶，確保功能持續性。

案例二：大型綜合體屋面與幕墻聯動變形縫施工
某城市綜合體建筑，建筑面積約 15 萬平方米，屋面為局部大跨度鋼結構＋混凝土板，局部設置大體量空調機房，屋面跨度達 40m。幕墻系統為全玻璃幕墻，呈曲面造型，與屋面變形縫需要無縫對接。設計地震烈度為 7 度。

1. 屋面變形縫設計：屋面遮雨層采用金屬瓦加防水卷材層，保溫層為硬質聚氨酯板。設計設置金屬蓋板抗震型屋面變形縫，縫寬為 50mm，面層鋁合金蓋板厚度 3mm，底部采用 U 型鋁合金型材與屋面角鋼進行焊接連接。底部連接處加裝了額定位移 ±25mm 的油壓緩沖器，以滿足地震時的動態荷載需求。

2. 幕墻變形縫聯動：幕墻側設置 50mm 寬度的橡膠嵌平型變形縫，與屋面下部骨架通過滑軌連接，滑軌內嵌微型滾輪裝置，確保幕墻與主體結構在溫度、沉降、地震等因素作用下能夠同步移動。幕墻系統面板采用雙層中空玻璃，玻璃之間留有隔熱腔體，并使用氟硅密封膠進行填縫，保證氣密與水密。

3. 節能與技術集成：在屋面變形縫處設置鋼結構擋風板，以減少大風吹入室內造成的能量損失。幕墻與屋面之間的聯動變形縫還預留了太陽能電纜走線槽，便于日后維護和升級太陽能光伏系統。

4. 施工流程：先進行屋面鋼結構安裝，并焊接好底部 U 型型材；根據圖集示范進行油壓緩沖器的布置與預調；鋪設防水卷材與保溫層，并留出變形縫位置；安裝鋁合金蓋板并固定與底部滑動連接件；隨后進行幕墻預制件加工，并在安裝前將滑軌與幕墻主龍骨連接，確保屋面與幕墻變形縫聯動裝置順暢；最后進行整體密封測試與驗收。

5. 后期維護：每年地震多發季節前，對油壓緩沖器進行靜態加載測試與動態釋動測試；對滑軌與微型滾輪進行潤滑與檢查；對橡膠嵌條與密封膠進行外觀檢查，若發現龜裂或老化，及時更換。

維護與常見問題
在工程使用過程中，變形縫裝置常見的維護問題主要包括材料老化、螺栓松動、密封膠失效、扭曲變形、滲水漏水等。下述內容對常見問題類型及處理方法作簡要說明，供維護人員參考。

橡膠嵌條與密封膠老化
橡膠嵌條或彈性密封膠長期暴露于紫外線、風吹日曬環境中會逐漸失去彈性，出現龜裂、脫落等現象，導致密封性能下降，出現滲水或氣流滲透。維護時應每兩年檢查一次密封條表面狀況，若發現老化明顯，應及時更換，并對縫口處底部清潔、涂布底漆后再行灌封。

金屬型材腐蝕或表面剝落
金屬蓋板型與卡鎖型變形縫若長期處于雨水沖刷、城市酸雨、高鹽霧環境中，易出現氧化、腐蝕現象。維護時應定期對金屬面板進行清潔，并對氧化、腐蝕部位進行打磨和二次噴涂氟碳漆或不銹鋼鈍化處理。對于嚴重腐蝕或形變的部位需及時更換面板，以保證美觀與功能性。

螺栓松動與聯結失效
因建筑振動或溫度交替作用，固定底座的膨脹螺栓或預埋件可能出現松動，導致面板松脫或縫隙不對位。維護人員需定期使用扭力扳手檢查螺栓預緊力，若扭矩不足需及時擰緊；對于已損壞或銹蝕嚴重的螺栓，應予以更換，并對周邊結構進行防水與防腐處理。

油壓緩沖器與彈簧減震器失效
對于抗震型變形縫，油壓緩沖器在多次地震或劇烈振動后可能出現油液滲漏、密封圈老化、彈簧疲勞等現象，導致減震性能下降。維護時應先做靜態加載實驗，檢查緩沖器能否回彈到原始長度；然后進行動態測試，觀察在設計位移范圍內的阻尼曲線是否符合要求；若測試值偏離設計值超過 10%，應及時更換緩沖器或彈簧減震元件，以保證抗震功能。

縫口滲水或積水
屋面與外墻變形縫在防水處理不到位時，經常出現滲水漏水或縫口積水現象。維護時首先需檢查止水帶與防水卷材的搭接情況，確認沒有翹邊或脫落；然后對縫口底部的排水坡度進行檢查，如坡度不足或密封膠變形，需進行二次排水坡度調整；在密封膠固化后再進行閉水試驗，確保無滲漏后方可恢復正常使用。

維修保養建議

1. 定期檢查：每年至少進行一次全面檢查，包括縫口表面、嵌條、底部骨架、螺栓、密封膠、防水帶、防火帶等，及時發現瑕疵并處理。

2. 材料更換周期：根據材料使用環境和性能指標，建議橡膠嵌條或密封膠每 3～5 年更換一次；金屬面板表面涂層每 5～8 年進行一次二次噴涂；油壓緩沖器或彈簧減震器在重大地震后進行檢測，如有損壞及時更換。

3. 預防性維護：在冬季低溫季節前，對縫口處的密封材料進行檢查，預防凍融循環導致的裂縫；在雨季前，檢查屋面變形縫的排水順暢度，清理雜物，保證縫口不積水；在地震多發季節，重點關注抗震型構造的連結件與緩沖裝置，以保持良好的延展性能。

4. 記錄與檔案管理：維護單位應建立完整的變形縫維護檔案，包括設計圖紙、材料出廠檢驗報告、安裝驗收記錄、維護檢查記錄、維修更換記錄等，便于長期跟蹤管理，并為后續工程決策提供依據。

總結與展望
04CJ01-2 “變形縫建筑構造（二）”圖集以其系統性、示范性和可操作性，為設計人員與施工單位提供了全面的變形縫設計與施工參考。通過對不同使用部位、不同功能需求下的變形縫裝置進行分類歸納，給出了大量詳盡的圖示和說明，使得變形縫這一在建筑設計與施工中常被忽視的“細節”得到應有重視。設計者可依托本圖集快速選型并掌握各構造節點的安裝要點，施工方可按照示范程序進行工藝操作，實現設計與施工的無縫銜接。

隨著建筑技術的不斷發展和創新，新材料、新工藝不斷涌現，變形縫裝置的形式也在持續豐富。例如，將來在變形縫中可能更多地采用智能化監測系統，可實時監控裂縫寬度、溫度變化與位移情況，為建筑結構健康監測提供數據支持；新型高分子材料的應用也將進一步提高變形縫的耐久性與維護便捷性；在超高層建筑與大跨度公共建筑中，抗震與承重型變形縫技術也將不斷升級，以適應更大荷載與更極端的自然環境。

總之，掌握04CJ01-2 圖集所涉及的變形縫基礎知識，是從事建筑設計、結構設計、幕墻設計、屋面防水設計、室內裝飾設計以及工程施工管理等領域的技術人員的必備技能之一。只有在設計、施工與后期維護各個階段，都對變形縫構造給予足夠重視，才能確保建筑物在使用期內保持良好的安全性、耐久性與功能性，為人們創造一個更加舒適、可靠的居住與工作環境。
