一、產品簡介

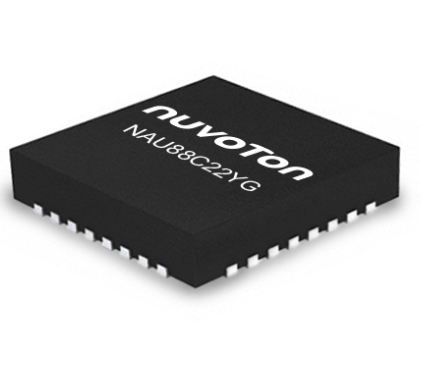

NAU88C22YG 是新唐科技（Nuvoton Technology Corporation）推出的一款高度集成的立體聲音頻編解碼器（Audio Codec），專為便攜式、低功耗以及消費類電子設備設計。該芯片將高性能的模數轉換器（ADC）、數模轉換器（DAC）、耳機放大器、揚聲器驅動器以及麥克風前置放大器等模塊融合于同一顆硅片內，大幅減少外部元器件的需求，提高整體系統的可靠性和板級布局效率。NAU88C22YG 支持多種數字音頻接口，包括 I2S、PCM 以及 PDM，其數字電源電壓范圍可在 1.65V 至 3.6V 之間工作，模擬電源電壓范圍為 2.5V 至 3.6V，使其能夠輕松搭配常見的微控制器和應用處理器。該款芯片適用于智能手機、平板電腦、便攜式藍牙音箱、智能家居音頻設備、車載娛樂系統等多種應用場景，其出色的音質表現、低功耗特性以及小尺寸封裝，使得設計者在追求更高集成度和更小 PCB 面積的同時，仍能保持產品在音頻性能方面的競爭優勢。

二、主要特性

• 帶寬：支持從 8kHz 到 192kHz 的音頻采樣率，以滿足不同應用場景對音頻采樣精度的需求。

• 分辨率：ADC 與 DAC 均為 24 位分辨率，提供高達 94dB（DAC）和 90dB（ADC）的信噪比（SNR），總諧波失真與噪聲（THD+N）可達 -95dB 級別，保證輸出音質清澈、動態范圍寬廣。

• 多路輸入：內置雙通道 ADC，可同時接入立體聲音源，支持差分或單端麥克風信號輸入；麥克風前置放大器具備偏置電路，可驅動電容式麥克風。

• 多路輸出：集成立體聲差分耳機驅動器、立體聲差分揚聲器放大器（最大輸出功率可達 32mW@32Ω 負載），并提供立體聲線路輸出接口，能夠驅動多樣化的外部音頻負載。

• 數字接口：支持 I2S（含標準、左對齊、右對齊模式）、PCM 以及 PDM 數據格式，兼容主流音頻處理器；I2C（或 SPI）控制接口可用于寄存器配置與編程。

• 低功耗：模擬電源僅需 2.5V3.6V，數字電源 1.65V3.6V，待機模式功耗最低可達微安級；器件集成了多種節能模式，適合電池供電系統。

• 系統時鐘：內置鎖相環（PLL），可使用外部 8MHz~33MHz 晶振或時鐘源生成內部時鐘，支持靈活的時鐘分頻與倍頻配置，簡化系統時鐘設計。

• 供電保護：內建全方位的電源管理功能，包括上電復位（POR）電路、欠壓與過壓保護，以及熱關斷保護，以提升系統可靠性。

• 封裝形式：32 引腳 WFQFN 裸焊盤封裝（5mm×5mm），具有良好的散熱性能和抗電磁干擾能力，適合空間受限的便攜式設備設計。

三、功能模塊詳解

1. 模擬信號處理模塊
   NAU88C22YG 的模擬部分主要包括 ADC、DAC、耳機放大器、揚聲器放大器以及麥克風前置放大器等子模塊。其中，ADC 部分可支持單端或差分輸入方式，最大支持 2 路 24 位采樣，內部集成可編程增益放大器（PGA），能夠根據輸入信號強度進行精確增益調整，保證在各種音源條件下都能獲得最佳的動態范圍和信噪比。DAC 部分則提供 2 路立體聲 24 位輸出，可驅動差分負載，也可通過外接濾波器實現單端輸出。此外，耳機放大器內部可自動檢測耳機插入狀態，通過開關切換來實現線路輸出與耳機輸出的自動切換；揚聲器放大器具備短路保護、電流限制以及過溫保護功能，能夠驅動 4Ω 至 32Ω 范圍內的揚聲器或耳機喇叭。麥克風前置放大器方面，芯片內置了偏置電路，專為電容式麥克風設計，并支持高達 8 倍的可編程增益，確保拾音清晰無失真。

2. 數字音頻接口模塊
   NAU88C22YG 支持多種常見的數字音頻數據格式，包括 I2S、PCM 以及 PDM 等。I2S 接口可以在標準模式、左對齊和右對齊模式之間自由切換，支持主/從模式設置，使其能夠兼容多種主控處理器或 DSP 芯片；PCM 模式下，接口能夠處理多種幀格式，滿足不同音頻協議的需求；PDM 模式主要用于連接高端數字麥克風，通過簡單的寄存器配置即可完成數據采集。數字接口數據位寬可編程為 16/20/24/32 位，以兼容不同精度的音頻應用場景。

3. 系統時鐘與 PLL 模塊
   芯片內部集成了高性能 PLL，可接受外部晶振頻率在 8MHz 至 33MHz 范圍內的任意常見時鐘源，通過寄存器配置實現倍頻與分頻，從而生成系統所需的時鐘信號。PLL 能夠支持 32kHz、44.1kHz、48kHz、96kHz、192kHz 等標準采樣率，以及用戶自定義采樣率，通過軟件即可完成時鐘切換，無需外部時鐘樹設計，大幅簡化系統硬件成本。

4. 音頻數據通道與混音器
   NAU88C22YG 內部配備了多路數字音頻通道和軟件可編程混音器（Digital Audio Mixer），能夠對輸入的多路音頻數據進行混合、增益調節、立體聲平衡、靜音控制等操作。例如，在錄音場景中，可將麥克風輸入與線路輸入進行混合，實時對多個音源進行混合錄制；在播放場景中，可根據不同應用需求對立體聲通道進行單獨增益控制或立體聲寬度調節，實現更加靈活的音效效果。

5. 省電與待機模式
   為了滿足便攜式設備的低功耗需求，NAU88C22YG 支持多種省電模式。當系統處于待機狀態時，通過軟件配置可關閉 ADC、DAC、放大器或數字接口中的部分模塊，僅保留 I2C/SPI 控制接口和時鐘喚醒模塊，待機電流可低至數微安量級。除此之外，芯片還支持自動功率門控功能，能夠根據外部信號（如插耳檢測、麥克風輸入）觸發相應模塊的喚醒或休眠，從而在保持快速響應速度的同時將功耗降至最低。

四、寄存器與編程接口

1. 控制接口
   NAU88C22YG 通過 I2C（或可選 SPI）接口進行寄存器讀寫。I2C 總線支持最高 400kHz 工作速率，主控端只需在合適時機對寄存器進行讀寫，即可完成對芯片內部各模塊的配置與狀態監測。所有功能均通過寄存器進行管理，包括時鐘配置、數據格式設置、音頻路由、增益調節、HP/LINE_OUT 使能、MICBIAS 使能、電荷泵與 DC 偏置等。寄存器地址空間通常位于 0x00~0xFF 范圍內，每一個寄存器均具有多個可配置字段，方便用戶進行細粒度的控制。

2. 寄存器配置示例
   在典型應用中，常見的寄存器配置流程如下：
   （1）首先配置系統時鐘：選擇外部晶振頻率，并在 PLL 相關寄存器內設置倍頻與分頻值，以產生所需的內部時鐘源；
   （2）設置音頻數據接口：根據主控器件的音頻協議（如 I2S 左對齊，16 位數據寬度，主模式）對對應寄存器進行寫入，包括時鐘極性、數據延遲、位寬配置等；
   （3）配置 ADC/DAC 通道：對 ADC 通道使能、輸入增益、左/右聲道分離、直流電平去除等參數進行設置；對 DAC 通道則配置輸出類型（差分/單端）、輸出增益、靜音與非靜音狀態；
   （4）啟用耳機放大器或揚聲器驅動：將耳機或揚聲器驅動器對應寄存器使能，以輸出音頻信號；如需噪聲抑制或衰落效果，可在相關寄存器中設置軟靜音或衰落時間；
   （5）啟動音頻數據流：主控通過 I2S/PCM 接口開始發送或接收音頻數據，芯片內模塊自動完成數據傳輸與處理，最終將模擬音頻信號輸出至耳機或揚聲器，或將來自麥克風的模擬信號轉為數字數據輸出至主控。

3. 常用寄存器功能

• 時鐘控制寄存器：包括啟用/禁用 PLL、外部時鐘選擇、I2S 時鐘分頻比、系統時鐘模式選擇。

• 接口配置寄存器：用于設置數據格式（I2S/左對齊/右對齊/PCM）、位寬（16/20/24/32 位）、運行模式（主/從模式）。

• ADC 控制寄存器：用于選擇麥克風輸入類型（差分/單端）、配置 MICBIAS 輸出電壓、增益選擇、增益極性；支持使能振鈴消除與防夾話功能。

• DAC 控制寄存器：用于設置 DAC 輸出增益、輸出路徑（耳機/揚聲器/線路輸出）、靜音控制、衰落時間；可對左右聲道分別進行增益調節。

• 模擬放大器控制寄存器：對耳機放大器、揚聲器驅動器進行使能/禁用以及增益調節，支持過載檢測與短路保護觸發閾值配置。

• 電源管理寄存器：包含芯片上電復位狀態檢測、欠壓保護設置、熱關斷閾值、待機模式控制以及自動功率門控使能。

五、硬件設計與應用實例

1. 電源與地平面設計
   在設計使用 NAU88C22YG 的 PCB 時，應特別注意電源及地平面的布局。由于音頻系統對噪聲和電磁干擾十分敏感，建議將模擬電源（VA）與數字電源（VD）進行分離布線，分別引入低噪聲、低壓差穩壓器（LDO）進行供電。在接地方面，應將模擬地（AGND）和數字地（DGND）分開布設，并在芯片附近形成良好的環形或擁有單點連接的平面，以減少地環路與數字切換噪聲對模擬電路的影響。音頻信號輸入輸出端口應盡量采用差分布線方式，減少對信號路徑的電磁干擾。

2. 輸入/輸出端口設計
   （1）麥克風輸入：若使用電容麥克風，需在麥克風輸入引腳與接地之間放置合適阻值的偏置電阻，并通過旁路電容對電源進行濾波。為防止直流噪聲進入麥克風，可在輸入端加直流隔離電容。
   （2）耳機與揚聲器輸出：在耳機放大器和揚聲器驅動器輸出端，通常需要外接一對耦合電容（一般為 100μF 以上）以隔離直流分量；如果輸出負載對直流分量容忍度高，也可直接輸出，但要考慮直流失調對揚聲器的長期損害。若需驅動低阻抗揚聲器（如 4Ω、8Ω），應在輸出層面增加帶抗熱保護的濾波電感或短路保護電阻，以減少因短路或突發大電流導致芯片過熱或損壞。

3. 時鐘與晶振設計
   芯片內部 PLL 支持外部時鐘源范圍較廣，設計者可以選擇外部諧振器或微控制器提供的時鐘輸出。若使用晶振，需在外部晶振腳位附近布局匹配電容，并確保晶振與引腳之間走線最短最直接，以降低時鐘抖動。若系統中已有統一時鐘源，也可直接將微控制器的時鐘輸出（8MHz~33MHz）引至芯片的時鐘輸入端，以簡化硬件設計。

4. PCB 布局建議

• 模擬電路部分盡量靠近芯片模擬引腳，數字電路應遠離模擬電路，避免混合走線。

• 耳機與揚聲器輸出引腳所在的走線應盡量走于 PCB 邊緣，以便于外接接口并減少信號線長距離交叉。

• 模擬信號線與數字信號線應平行分離，數字信號線（如 I2C、I2S）可以走在數字地平面上，但要遠離模擬地平面；在板載其他開關電源時，要注意開關電源輸出的高頻噪聲對芯片模擬部分的影響，可在電源輸入端加低通濾波或 EMI 濾波器。

• 在芯片附近預留過孔數量，以方便將底層地平面與頂層地平面打通，實現更低阻抗的地。

六、軟件驅動與調試技巧

1. 驅動框架概述
   在嵌入式 Linux 系統中，NAU88C22YG 通常以 I2C 設備的形式登記到設備樹（Device Tree）中，結合 ALSA ASoC（ALSA System on Chip）框架，編寫對應的 codec 驅動程序（通常為 naU88c22.c 或者對應廠商提供的驅動）。驅動中需要實現的主要功能包括：

• 在 probe 函數中通過 I2C 讀寫寄存器驗證芯片是否存在。

• 在 DAI（Digital Audio Interface）顯示層面配置 I2S 接口格式（如時鐘極性、數據位寬、主/從模式）。

• 在控件層面（控件一致性）注冊音量調節、靜音、均衡器等控制接口，以供用戶空間使用 amixer、alsamixer 或者自定義應用進行音量管理。

• 在掛載過程中配置多路音頻路由（Dapm），建立從音頻輸入到輸出的完整路徑，并在拓撲文件（Topology File）中定義各個部件節點。

2. 驅動調試與優化技巧
   （1）I2C 通信調試：在 Linux 下可通過 i2cget / i2cset 等工具測試芯片寄存器的讀寫是否正常，若設備無法響應，需檢查底層硬件連線、SDA/SCL 電阻阻值以及 I2C 時鐘頻率是否匹配。
   （2）時鐘配置驗證：在驅動中寫入 PLL 配置時，可以先將 PLL 輸出鎖定指示位讀出，確認 PLL 已成功鎖定。若解鎖，則需檢查外部晶振頻率是否滿足芯片規格。
   （3）I2S 數據流調試：使用示波器或邏輯分析儀采樣 I2S 總線上的時鐘（SCK）、左右聲道選擇（WS/LRCK）以及數據線（SD）信號，對比驅動中設置的時序與實際信號是否一致。若出現數據對不上或者聲道顛倒的情況，可通過更改界面參數（如時鐘偏移、極性翻轉、左右聲道交換）進行修正。
   （4）音頻增益調節：在實際應用中，若使用者反饋音量過小或過大，可通過修改 DAC 輸出增益或耳機放大器增益寄存器值來進行解決；若音頻中出現碎音或爆音（Pops），可在驅動中實現軟靜音與過渡衰落（Fade-in/Fade-out）功能，以減緩突變電流對揚聲器或耳機的沖擊。
   （5）功耗管理：通過創建不同的功耗模式（如運行模式、待機模式、休眠模式），在驅動中根據系統狀態調用對應寄存器設置。對于對功耗敏感的應用（例如無線耳機），可以在無聲時段自動進入低功耗模式，并通過檢測麥克風觸發喚醒邏輯，保持快速響應同時降低平均功耗。

七、性能指標分析

1. 信噪比（Signal-to-Noise Ratio, SNR）
   NAU88C22YG 的 AD 轉換器在典型應用條件下可達到 90dB 以上的信噪比，DAC 可達到 94dB 以上。這意味著在滿量程信號輸入時，噪聲底與有用信號之比能達到十分微弱的水平，有助于在播放細節豐富的高品質音樂時，背景噪聲被顯著壓制，聽感更加純凈。

2. 總諧波失真與噪聲（THD+N）
   在常見的 1kHz 0dBFS 測量條件下，ADC 和 DAC 模塊的 THD+N 均低于 -90dB，最低可達 -95dB。該指標表明，當輸入或輸出信號為正弦波時，器件產生的諧波成分最小化，可以在高保真音頻應用中獲得失真極低的音質體驗。

3. 動態范圍（Dynamic Range）
   芯片支持從 8kHz 到 192kHz 的采樣率，且在不同采樣率下均能保持較寬動態范圍。以 48kHz 采樣率為例，DAC 端的動態范圍可達到 94dB 以上，ADC 端可達到 90dB 以上。寬動態范圍為用戶提供了寬闊的信號處理余量，有利于在錄音或播放時捕捉到最微弱的聲音細節同時保證強信號不產生失真。

4. 輸出功率與驅動能力
   在 32Ω 負載下，NAU88C22YG 的耳機驅動功率可達到 32mW，且支持差分輸出模式。對于揚聲器驅動，當連接 4Ω 或 8Ω 小功率揚聲器時，推薦外接外部功放作為緩沖，或者配置電源電壓在 3.3V 以上，以獲得更好的驅動能力和更低的失真。

5. 工作溫度與電源范圍
   器件可在 -40°C 至 +85°C 的工業級溫度范圍內穩定工作，模擬電源電壓為 2.5V3.6V，數字電源電壓為 1.65V3.6V。因此可以廣泛適應于室溫、低溫或高溫環境，適用于便攜式設備、車載電子以及工業應用場景。

八、典型應用場景

1. 智能手機與平板電腦
   在移動終端上，用戶對音頻體驗有極高的要求，既要保證音質清晰純凈、低噪聲，又要兼顧功耗與集成度。NAU88C22YG 在體積小、功耗低的前提下，提供了高達 24 位、192kHz 的音頻采樣能力，可驅動耳機或通過差分輸出接入外部音頻放大，滿足了移動終端對 Hi-Fi 級音質的追求。此外，其內置的便攜式麥克風前置放大器，也可用于通話、錄音及語音識別等功能。

2. 藍牙音箱與便攜式音響
   藍牙音箱通常需要集成音頻編解碼、功放以及電池管理模塊。NAU88C22YG 的低功耗特性以及多路音頻輸出能力，可以直接驅動耳機或通過外部 D 類功放推送音箱揚聲器。同時，多種數字接口（如 I2S 和 PCM）使得它能夠與市面上大多數藍牙音頻 SoC 兼容。結合內部的模擬前端處理能力，可以實現高保真的聲音輸出以及清晰的麥克風拾音（例如語音助手喚醒場景）。

3. 智能家居與 IoT 設備
   在智能家居領域，語音交互越來越普及，包括智能音箱、智能門鎖、智能電視音響系統等，需要高質量的音頻采集與播放能力。NAU88C22YG 的高集成度、高性能 ADC 和 DAC，使其成為各類智能音箱或音頻網關的理想選擇。在語音喚醒、噪聲抑制、回聲消除等應用中，需要對麥克風信號進行高精度采集和預處理，NAU88C22YG 的內置 MICBIA S 以及差分輸入結構，在保證拾音清晰的同時降低了系統成本。

4. 車載娛樂系統
   車載娛樂系統對音頻編解碼性能有更嚴格的要求，需要面對較高溫度、汽車電源干擾等惡劣環境。NAU88C22YG 所支持的工業級溫度范圍以及完善的電源管理功能，使其能夠適應車載環境的電氣噪聲與溫度變化。通過差分輸出連接外部功放，可以在車載音響系統中提供清晰而有力的立體聲效果，并通過 I2C 總線與車載主控 MCU 進行通信和控制。

九、優勢與競爭對比

1. 與同類產品的對比
   （1）與 TI（Texas Instruments）PCM系列產品對比：TI 的 PCM 系列音頻編解碼器在專業音頻領域應用廣泛，但其部分型號往往需要額外的外部放大器或多路濾波器，導致 PCB 面積增加和 BOM 成本上升。而 NAU88C22YG 將 ADC、DAC、耳機驅動器和揚聲器驅動集成在同一芯片內，減少了外部器件數量，同時具備較高的 SNR 性能，且在低功耗場景較為出色。
   （2）與 Cirrus Logic CS 四系列對比：Cirrus Logic 的 CS 四系列在高端音頻應用中表現優異，但其部分高性能器件在單片驅動能力、功耗控制方面可能不及 NAU88C22YG。相比之下，NAU88C22YG 在中低功耗市場具有更高的性價比，特別適合電池供電的便攜式音頻產品。
   （3）與 Realtek ALC 系列對比：Realtek 的 ALC 系列定位于 PC、筆記本等桌面領域，集成度高但腳位更多，PCB 布局復雜度較高，而 NAU88C22YG 采用 32 引腳 WFQFN 小封裝，便于在空間受限的嵌入式板卡中應用，降低了硬件設計難度。

2. 產品優勢概述

• 高集成度與低 BOM 成本：集成耳機放大器、麥克風偏置、揚聲器驅動等模塊，以減少 PCB 面積與外部元件數量，整體成本更低。

• 低功耗設計：支持多種省電模式，并可通過軟靜音和功率門控機制，實現快速喚醒與超低待機電流，非常適合電池供電設備。

• 寬動態范圍與高保真音頻：在常規采樣率下具備 90dB 以上的 ADC SNR 與 94dB 以上的 DAC SNR，滿足高品質音樂播放與專業錄音需求。

• 靈活的數字接口支持：同時兼容 I2S、PCM、PDM 等多種數據格式，能夠適配主流音頻 SoC 和 DSP，大幅降低系統兼容性問題。

• 工業級工作溫度與可靠性：可在 -40°C 至 +85°C 范圍內穩定工作，并具備欠壓、過壓、過流、過溫保護功能，極大提升了系統可靠性。

十、常見問題與解決方案

1. 系統中出現底噪或嗡嗡聲
   此類問題通常與 PCB 布局和電源噪聲有關。建議將 AGND 與 DGND 分層設計，并在芯片旁加入高性能的旁路電容（如 0.1μF 陶瓷電容與 4.7μF 鉭電容組合），保證電源穩定性；同時將輸入、輸出模擬信號走線與數字信號走線隔離。在 PCB 走線時盡量減少數字信號跨越模擬地平面，避免數字時鐘對模擬信號的干擾。

2. 驅動揚聲器時出現過熱或過流
   NAU88C22YG 的揚聲器驅動能力有限，當推動低阻抗揚聲器（如 4Ω）時，芯片內部功率放大器可能工作在高熱耗狀態。解決方法是：
   （1）在板級設計中添加外部 D 類或 AB 類功放，將輸出信號傳遞給外部功放來驅動揚聲器；
   （2）提高供電電壓到 3.3V 或 3.6V，以增加驅動電流余量；
   （3）確保在 PCB 布局中預留足夠散熱面積，并在芯片背面加裝散熱墊。

3. I2S 數據傳輸異常，出現卡頓或聲音不對齊
   通常是由于時鐘配置不一致、驅動中設置的時序與實際時序不匹配導致。可通過以下方式調試：
   （1）檢查 I2S 主控與 NAU88C22YG 在時鐘極性、數據延遲、位寬配置等參數上是否一致；
   （2）使用示波器采樣 SCK、WS/LRCK、SD 信號，對比驅動寄存器配置；
   （3）在驅動中嘗試將 NAU88C22YG 設置為主模式或從模式，與主控設備進行互補配置；
   （4）在 I2S 數據傳輸過程中，配合寄存器設置軟靜音功能，先確保寄存器寫入后芯片已進入靜音狀態，再解除靜音，避免在數據格式切換時產生雜音。

4. 軟件驅動無法識別芯片或掛載失敗
   可能由于 I2C 地址沖突、驅動版本不匹配或者設備樹配置錯誤導致。排查步驟包括：
   （1）使用 i2cdetect 工具掃描總線，確認 NAU88C22YG 的 I2C 地址是否正確；
   （2）檢查設備樹中的 compatible 字段是否與驅動程序中定義的字符串一致；
   （3）確認驅動與內核版本是否匹配，有時內核升級后會導致某些 ASoC 驅動接口更改，需同步更新驅動源代碼；
   （4）在驅動 probe 函數中加入打印日志，以查看 I2C 讀寫是否正常，“device not found” 或者 “timeout” 等錯誤信息可作為定位線索。

十一、選型建議與替代型號

1. NAU88C22 系列家族介紹
   NAU88C22YG 是該系列中的一員，除此之外，還包含 NAU88C10（單通道音頻編解碼器，內置耳機放大器）以及 NAU88C30（具有更高采樣率和更多通道的多路音頻編解碼器）等型號。基于不同應用場景的需求，用戶可根據：通道數目、采樣率、封裝尺寸、功耗指標等進行選型。

2. 選型建議
   （1）若項目僅需單路音頻播放/錄制，可優先考慮 NAU88C10，因為其集成度高、尺寸小、成本低；
   （2）若項目需要立體聲播放及錄制，且需驅動揚聲器與耳機，NAU88C22YG 是典型選擇；
   （3）若項目需要多路音頻混音或環繞聲支持，可考慮 NAU88C30，它在通道數和采樣率方面提供了更高的靈活性；
   （4）若系統對功耗極為敏感，可重點關注各型號在待機模式下的功耗差異，以及喚醒時間等指標。

3. 替代型號與兼容性評估
   在某些應用中，若 Nuvoton 系列停產或不適合，可考慮以下替代方案：

• TI TLV320AIC3100：此款也集成了耳機和揚聲器驅動器，支持類似的 24 位、192kHz 音頻性能；但其 I2C 控制協議與寄存器映射有所差異，需重新進行軟件移植；

• Cirrus Logic CS4272：定位于專業音頻市場，具有更高的性能指標和更多可編程 DSP 功能，但 BOM 成本和 PCB 面積占用更高；

• Realtek ALC5620：適用于低成本筆記本和嵌入式板卡，具有出色的成本優勢，但在功耗和封裝尺寸上可能不及 NAU88C22YG。

十二、總結與展望
作為新唐科技面向消費級市場推出的立體聲音頻編解碼器，NAU88C22YG 憑借其高集成度、出色的音頻性能、靈活的數字接口以及低功耗設計，成為眾多便攜式設備、智能家居、藍牙音箱和車載娛樂系統等音頻應用領域的重要組件選擇。在硬件設計階段，通過合理的電源布局、地平面切分、信號隔離與 PCB 布局優化，可以最大化地發揮其在低噪聲、高保真度方面的優勢；在軟件驅動層面，通過遵循 ALSA ASoC 驅動模型，結合合適的設備樹配置與寄存器初始化流程，能夠快速實現音頻數據的準確傳輸與處理，滿足用戶對音效、功耗和可靠性的多重需求。

未來隨著智能音頻市場的發展，對芯片的性能、集成度與功耗要求將不斷提高。NAU88C22YG 及其后續產品將持續優化 PLL 抖動、降低動態失真，并在更高采樣率與更多通道支持上進行革新，以適應如 AR/VR、專業錄音、主動降噪等新興應用場景的需求。對軟硬件設計者而言，深入理解 NAU88C22YG 的功能模塊與配置原理，合理利用其豐富的寄存器和節能特性，將是打造高質量音頻產品的關鍵。至此，本文圍繞 NAU88C22YG 的基礎知識、功能特性、硬件設計要點、驅動調試技巧、性能分析、典型應用、常見問題與解決方案以及選型建議等方面進行了系統、詳細的介紹，為研發工作提供了全面參考。
