LM350 可調三端正壓穩壓器：全面解析其核心參數、設計原理與廣泛應用

　　LM350 是一款功能強大且應用廣泛的可調三端正壓穩壓器，它能夠提供超過 3.0A 的輸出電流，并且輸出電壓可在 1.2V 至 33V 之間進行調節。其卓越的易用性、內置的多種保護功能以及出色的性能指標，使其在各種電源設計中占據了重要地位，從簡單的實驗室電源到復雜的工業控制系統，LM350 都能發揮關鍵作用。本篇文章將對 LM350 的各項參數進行深入剖析，探討其內部工作原理、典型應用場景以及在實際設計中需要注意的關鍵事項。

　　LM350 概述

　　LM350 是由國家半導體（現已被德州儀器收購）推出的一款高性能、低成本的可調線性穩壓器。它采用三端設計，這大大簡化了外部電路的復雜度，使得設計工程師只需極少的外圍元件即可構建一個功能完善的穩壓電源。與傳統的固定輸出電壓穩壓器不同，LM350 允許用戶通過簡單的電阻分壓器來精確設定所需的輸出電壓，從而提供了極大的靈活性。

　　LM350 的核心優勢在于其高輸出電流能力，能夠提供高達 3A 的穩定電流，這使得它非常適合于驅動中等至大電流負載的場合。此外，該器件還集成了多重保護機制，包括內部熱過載保護、短路電流限制以及輸出晶體管安全工作區補償，這些功能有效地提高了器件的可靠性和系統的安全性，防止在異常工作條件下損壞穩壓器本身或被其供電的負載。

　　其“浮動”操作特性也是一個顯著優點。這意味著 LM350 僅感知輸入與輸出之間的壓差，而不是相對于地的絕對電壓，這使得它能夠應用于高電壓系統，只要輸入與輸出之間的壓差不超過其最大額定值即可。這種特性為許多特殊應用提供了便利，例如作為高壓電源的預穩壓級。

　　LM350 主要特性

　　LM350 憑借其一系列卓越的特性，在眾多穩壓器中脫穎而出，成為工程師們的首選之一。以下是其一些關鍵特性的詳細闡述：

　　寬輸出電壓范圍可調性： LM350 允許輸出電壓在 1.2V 至 33V 之間進行連續調節。這種靈活性是通過連接到調節（Adj）引腳的兩個外部電阻來實現的。用戶可以根據具體應用需求，通過選擇合適的電阻值來精確設定輸出電壓，這使得 LM350 能夠替代多種固定電壓穩壓器，從而簡化了物料清單和庫存管理。無論是需要為微控制器供電的 5V，還是驅動電機或 LED 陣列的更高電壓，LM350 都能輕松應對。

　　高輸出電流能力： LM350 能夠穩定提供超過 3.0A 的輸出電流。這一特性使其適用于驅動各種大功率負載，例如中小型電機、高亮度 LED 燈串、復雜的數字電路板以及需要較大電流的實驗室電源。其高電流輸出能力在需要為多個子系統或高功耗組件供電時顯得尤為重要，減少了對多個穩壓器的需求，從而簡化了電源拓撲。

　　出色的線路調整率： LM350 具有典型的 0.005%/V 的線路調整率。線路調整率（Line Regulation）衡量的是當輸入電壓發生變化時，輸出電壓保持穩定的能力。較低的線路調整率表示穩壓器在輸入電壓波動較大時，仍能提供非常穩定的輸出電壓。這意味著即使上游電源存在紋波或電壓漂移，LM350 也能有效地將其隔離，為下游負載提供純凈、穩定的電源。

　　卓越的負載調整率： 該器件的典型負載調整率約為 0.1%（對于 VOUT≥5V 時）。負載調整率（Load Regulation）描述的是當負載電流從最小變化到最大時，輸出電壓的變化幅度。出色的負載調整率確保了即使在負載電流急劇變化的情況下，輸出電壓也能保持高度穩定，這對許多對電源質量敏感的數字和模擬電路至關重要，能夠有效避免因負載變化引起的電壓跌落或過沖。

　　內部熱過載保護： LM350 內置了完善的熱過載保護機制。當芯片內部的結溫（Junction Temperature）超過預設的安全閾值（通常在 150°C - 175°C 左右）時，穩壓器會自動降低輸出電流或完全關閉，以防止器件因過熱而永久性損壞。這是一個至關重要的安全特性，尤其是在高功率應用或散熱條件不佳的環境中。

　　內部短路電流限制： LM350 還集成了短路電流限制功能。當輸出端意外短路時，穩壓器會自動限制通過器件的電流，使其不會超過安全水平。這種保護機制與溫度無關，能夠在短路發生時立即啟動，有效地保護穩壓器本身以及上游電源，避免因過大電流造成的損壞。

　　輸出晶體管安全工作區補償： 為了進一步提高可靠性，LM350 還包含輸出晶體管安全工作區（SOA）補償。安全工作區是指功率晶體管在不損壞的情況下，可以安全工作的電壓和電流組合范圍。SOA 補償確保了在不同輸入/輸出電壓和負載電流條件下，內部功率晶體管始終工作在其安全范圍內，從而最大限度地延長了器件的壽命。

　　浮動操作： 如前所述，LM350 僅感知輸入與輸出之間的壓差。這種“浮動”特性使其可以在相對于地的高電壓電路上使用，只要輸入與輸出之間的電壓差保持在最大允許值（通常為 35V 或 40V）之內。這為設計高壓電源或負電壓電源（通過特殊配置）提供了可能性。

　　標準三端封裝： LM350 通常采用標準的 TO-220、TO-3 或 TO-263 等三端封裝形式，這使得它易于安裝在散熱器上，便于熱管理，并且兼容現有的PCB布局和裝配工藝。

　　引腳配置

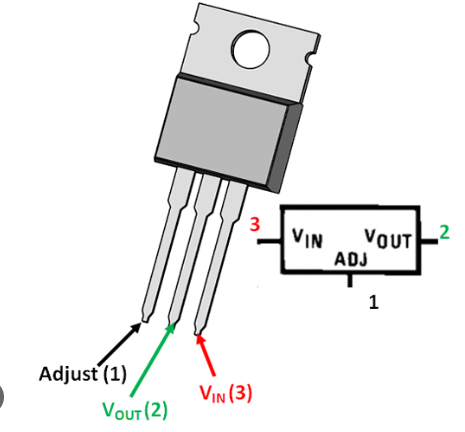

　　LM350 作為一款三端穩壓器，其引腳功能非常直觀和易于理解。最常見的封裝是 TO-220 封裝，其引腳排列如下：

　　引腳 1 (Adj - 調節端/ADJUST)： 這個引腳是穩壓器的控制輸入端。通過連接一個外部電阻分壓器，該引腳上的電壓決定了穩壓器的輸出電壓。具體來說，LM350 內部有一個 1.25V（典型值）的基準電壓源，這個基準電壓是作用在輸出引腳和調節引腳之間的。因此，通過外部電阻分壓網絡，可以根據這個基準電壓來設定輸出電壓。調節引腳的電流（IADJ）非常小且穩定，通常在 50μA 左右，這使得電阻分壓器的計算相對簡單和精確。為了提高紋波抑制比和瞬態響應，通常會在這個引腳和地之間連接一個電容器（CADJ）。

　　引腳 2 (VOUT - 輸出端/OUTPUT)： 這是穩壓器提供穩定輸出電壓的引腳。負載通過這個引腳連接到穩壓器。為了獲得更好的瞬態響應和輸出穩定性，通常建議在輸出引腳和地之間連接一個輸出電容（COUT），其值通常在 1μF 到 100μF 之間，可以是鋁電解電容或鉭電容。

　　引腳 3 (VIN - 輸入端/INPUT)： 這是穩壓器的電源輸入引腳。未穩壓的直流電壓通過這個引腳輸入到穩壓器。為了濾除輸入電源上的高頻噪聲和改善瞬態響應，通常建議在輸入引腳和地之間連接一個輸入電容（CIN），其值通常在 0.1μF 到 10μF 之間，并且應盡可能靠近穩壓器引腳放置。

　　值得注意的是，在 TO-220 封裝中，通常連接到散熱片的金屬背板與輸出引腳 (VOUT) 是相連的。這意味著在將 LM350 安裝到散熱器上時，如果散熱器與電路中的地不共用，則需要考慮絕緣墊片，以避免意外短路。而在 TO-3 封裝中，外殼通常是與輸出引腳連接的。

　　電氣參數詳解

　　理解 LM350 的各項電氣參數對于正確設計和優化電源電路至關重要。這些參數定義了器件在不同工作條件下的性能限制和行為。

　　輸出電壓范圍 (VOUT)

　　LM350 的輸出電壓可在 1.2V 至 33V 之間進行調節。這個范圍使得它能夠滿足絕大多數低壓和中壓應用的需求。輸出電壓的設定公式通常為：

　　VOUT=VREF×(1+R1R2)+IADJ×R2

　　其中：

　　VREF 是內部基準電壓，典型值為 1.25V。

　　R1 和 R2 是外部電阻分壓網絡的電阻值。通常 R1 選定一個固定值（例如 240Ω 或 120Ω），然后通過調整 R2 來改變輸出電壓。

　　IADJ 是流過調節引腳的電流，典型值為 50μA。由于 IADJ 相對較小，其對輸出電壓的影響通常可以忽略不計，尤其是在 R2 值不很大的情況下。然而，在要求高精度或 R2 值較大的應用中，需要考慮 IADJ 對輸出電壓的微小偏差。

　　輸出電流能力 (IOUT)

　　LM350 保證提供 超過 3.0A 的輸出電流。這是其相對于 LM317 等穩壓器的主要優勢之一。在設計電路時，必須確保穩壓器能夠提供負載所需的全部電流。如果負載電流長時間接近或超過 3A，必須注意散熱問題，因為高電流會導致器件產生大量的熱量。在實際應用中，為了保證穩壓器長期穩定工作，通常會留有一定的裕量，不使其長時間工作在最大額定電流附近。

　　輸入-輸出電壓差 (VIN?VOUT)

　　LM350 正常工作所需的最小輸入-輸出電壓差，即壓差（Dropout Voltage），通常在 2V 到 3V 之間，具體取決于輸出電流和結溫。這意味著輸入電壓 VIN 必須始終比目標輸出電壓 VOUT 高出至少這個壓差值才能保持穩壓。例如，如果需要 5V 的輸出，輸入電壓至少需要 7V 到 8V。如果輸入電壓低于這個要求，穩壓器將失去穩壓能力，輸出電壓將隨輸入電壓的下降而下降。

　　最大輸入-輸出電壓差通常為 35V 或 40V。超過這個電壓差可能會導致器件損壞。這意味著即使在“浮動”應用中，也必須確保穩壓器承受的壓差不超過此最大值。

　　線路調整率 (Line Regulation)

　　線路調整率通常以 %/V 或 mV 表示，衡量輸入電壓變化對輸出電壓的影響。LM350 的典型線路調整率為 0.005%/V (在 3V≤VIN?VOUT≤35V 條件下)。對于 VOUT≤5V 的情況，有時也用 mV 表示，例如 5mV。這意味著每當輸入電壓變化 1V，輸出電壓的變化量非常小。這是一個非常優秀的指標，表明 LM350 對輸入電源的波動具有很強的抑制能力。

　　負載調整率 (Load Regulation)

　　負載調整率衡量輸出電流變化對輸出電壓的影響，通常以 %/V_{OUT} 或 mV 表示。LM350 的典型負載調整率為 0.1% (對于 10mA≤IL≤3.0A,VOUT≥5V)。對于 VOUT≤5V 的情況，有時也用 mV 表示，例如 20mV。低負載調整率意味著即使負載電流在很寬的范圍內變化，輸出電壓也能保持高度穩定。這對于那些負載電流波動較大的應用（如數字電路中的 CPU 供電）至關重要。

　　靜態電流 (Quiescent Current / IQ 或 IADJ)

　　靜態電流是指穩壓器在沒有負載連接時，自身消耗的電流。LM350 的調節引腳電流 (IADJ) 典型值為 50μA，最大為 100μA。這個電流非常小，表明 LM350 在空載或輕載條件下具有較高的效率。需要注意的是，盡管調節引腳電流很小，但在計算輸出電壓時，尤其是在 R2 阻值非常大的情況下，其對輸出電壓的微小影響可能需要考慮。

　　紋波抑制比 (Ripple Rejection Ratio - RR)

　　紋波抑制比衡量穩壓器抑制輸入交流紋波并產生平滑直流輸出的能力，通常以 dB 為單位。LM350 具有較好的紋波抑制能力，尤其是在調節引腳連接了合適的旁路電容（CADJ）時。典型的紋波抑制比在 65dB 到 80dB 之間（例如，對于 120Hz 的紋波頻率，當 CADJ=10μF 時）。高紋波抑制比意味著即使輸入電源含有較大的交流紋波，LM350 也能將其大部分濾除，從而提供一個非常干凈的直流輸出，這對于音頻、射頻和其他對噪聲敏感的電路非常重要。

　　溫度穩定性 (Temperature Stability)

　　溫度穩定性衡量的是輸出電壓隨環境溫度或結溫變化而變化的程度，通常以 %/V_{OUT} 表示。LM350 在整個工作溫度范圍內（通常為 0°C 到 +125°C 或 -40°C 到 +125°C，取決于具體型號），其輸出電壓的穩定性通常在 1.0% 以內。良好的溫度穩定性確保了在不同環境溫度下，穩壓器都能提供一致的輸出電壓，這對于需要長期穩定運行的設備至關重要。

　　輸出噪聲電壓 (Output Noise Voltage)

　　輸出噪聲電壓是指穩壓器輸出端存在的隨機噪聲，通常以 μVrms 或 % of VOUT 表示。LM350 的輸出噪聲電壓通常較低，例如在 10Hz 至 10kHz 頻率范圍內，典型值為 0.003% of VOUT。較低的輸出噪聲對于音頻放大器、精密測量儀器和敏感傳感器等應用非常有利。

　　最小負載電流 (Minimum Load Current)

　　LM350 需要一個最小的負載電流來維持其正常的穩壓工作。這個最小負載電流通常在 3.5mA 到 10mA 之間。如果負載電流低于這個值，穩壓器可能會失去穩壓能力，導致輸出電壓升高或不穩定。因此，在設計輕載或空載應用時，需要確保通過一個并聯電阻（例如 R2）來提供足夠的最小負載電流，以維持穩壓器的正常工作。這個電阻通常是設置輸出電壓的分壓器的一部分。

　　典型應用電路

　　LM350 憑借其可調性和高電流能力，在多種電源應用中都表現出色。以下是一些典型的應用場景：

　　1. 可調電壓穩壓器

　　這是 LM350 最基本也是最常見的應用。通過簡單地連接兩個外部電阻 R1 和 R2，就可以方便地設定所需的輸出電壓。

　　電路配置： 輸入電壓 VIN 連接到 LM350 的 VIN 引腳。R1 連接在 VOUT 和 ADJ 引腳之間，R2 連接在 ADJ 引腳和地之間。負載連接到 VOUT 和地之間。通常，輸入和輸出端會并聯電容 CIN 和 COUT 以改善性能。在 ADJ 引腳和地之間連接一個 CADJ（例如 10μF）可以顯著提高紋波抑制比和瞬態響應。

　　工作原理： LM350 內部維持 ADJ 引腳和 VOUT 引腳之間 1.25V 的基準電壓 (VREF)。通過 R1 流過的電流 (IR1) 等于 VREF/R1。由于 ADJ 引腳的電流 IADJ 極小，幾乎所有的 IR1 都流過 R2。因此，VOUT 等于 VREF 加上 R2 上的壓降，即 VOUT=VREF×(1+R2/R1)。實際的計算公式會略微考慮 IADJ 的影響，即 VOUT=VREF×(1+R2/R1)+IADJ×R2。通過改變 R2 的值（例如使用電位器），可以動態調整輸出電壓。

　　2. 高電流穩壓器

　　雖然 LM350 本身能夠提供 3A 的電流，但如果需要更高的輸出電流（例如 5A、10A 甚至更高），可以通過在其輸出級并聯一個外部功率晶體管（通常是 NPN 晶體管，如 2N3055 或 TIP35C，或達林頓管）來實現電流擴展。

　　電路配置： LM350 的 VOUT 連接到外部功率晶體管的基極（通過一個限流電阻），晶體管的發射極作為整個穩壓器的輸出端，而集電極連接到未穩壓的輸入電源。LM350 此時作為預穩壓器和誤差放大器，驅動外部功率晶體管來提供大部分負載電流。

　　工作原理： LM350 仍然負責維持精確的輸出電壓，但它的輸出電流不再直接流向負載，而是用于驅動外部功率晶體管。外部晶體管的電流增益（β）決定了它可以提供的最大電流，從而大大提高了整個穩壓電源的輸出能力。在這種配置下，散熱成為一個更關鍵的問題，外部功率晶體管通常需要配備大型散熱器。

　　3. 精密電流限制器 / 恒流源

　　LM350 不僅可以作為穩壓器，還可以配置為高精度的恒流源或電流限制器，這對于 LED 驅動、電池充電以及一些需要恒定電流輸入的測試設備非常有用。

　　電路配置： 在這種應用中，一個固定電阻 R1 連接在 LM350 的 VOUT 引腳和 ADJ 引腳之間，而負載（例如 LED 串或電池）則連接在 VOUT 引腳和輸入電源的正極之間。ADJ 引腳通常直接接地或通過一個電阻接地。

　　工作原理： 由于 LM350 試圖在 VOUT 和 ADJ 之間維持 1.25V 的恒定電壓，這意味著流過 R1 的電流將是恒定的 (I=VREF/R1)。這個恒定電流會流向負載。因此，負載的電流由 R1 的值決定。例如，如果 R1 為 1.25Ω，則輸出電流約為 1A。這種配置提供了簡單的電流控制，并且 LM350 內置的過流保護仍然有效。

　　4. 電池充電器

　　結合其恒壓和恒流能力，LM350 非常適合用于構建簡單的鉛酸電池或鋰離子電池充電器。

　　電路配置： 可以設計一個電路，在電池充電初期提供恒定電流（CC 模式），當電池電壓達到一定閾值時，自動切換到恒定電壓（CV 模式）。這可以通過結合上述可調電壓穩壓器和電流限制器的電路來實現，或者使用更復雜的反饋網絡。

　　工作原理： 在 CC 模式下，LM350 作為電流源工作，提供預設的充電電流。當電池電壓升高到浮充電壓或滿充電電壓時，電路切換到 CV 模式，LM350 作為電壓源工作，將輸出電壓穩定在設定的充電電壓，直到充電電流降至閾值以下。

　　5. 可編程電源

　　通過將 LM350 的 ADJ 引腳連接到一個數字模擬轉換器（DAC）或其他可編程電壓源，可以構建一個輸出電壓可由微控制器或其他數字系統控制的可編程電源。

　　電路配置： DAC 的輸出連接到一個電阻分壓器網絡，該網絡再連接到 LM350 的 ADJ 引腳。微控制器控制 DAC 的輸出電壓，從而間接控制 LM350 的輸出電壓。

　　工作原理： 這種配置允許實現遠程控制、自動化測試或構建多功能電源，其中輸出電壓需要根據程序設定進行精確變化。

　　設計注意事項

　　在將 LM350 集成到實際電路中時，必須考慮幾個關鍵的設計因素，以確保其最佳性能、可靠性和安全性。

　　1. 散熱 (Heat Dissipation)

　　散熱是使用 LM350（以及所有線性穩壓器）時最關鍵的考慮因素之一。線性穩壓器通過將其輸入電壓與輸出電壓之間的差值乘以流過器件的電流來消耗功率，這些功率以熱量的形式散失。

　　功率耗散計算： 穩壓器內部的功耗 (PD) 可以通過以下公式計算： PD=(VIN?VOUT)×IOUT 例如，如果輸入是 20V，輸出是 5V，負載電流是 3A，那么功耗將是 (20V?5V)×3A=15V×3A=45W。如此高的功耗如果沒有得到有效散熱，將導致芯片溫度迅速升高，觸發內部熱保護，甚至可能導致器件損壞。

　　散熱器選擇： 為了將結溫（TJ）保持在最大額定值（通常為 125°C 或 150°C）以下，必須使用合適的散熱器。散熱器的選擇取決于器件的功耗、環境溫度（TA）以及器件到環境的總熱阻（θJA）。 TJ=TA+PD×θJA 其中 θJA=θJC+θCS+θSA。

　　θJC 是結到殼的熱阻（由數據手冊提供）。

　　θCS 是殼到散熱器的熱阻（取決于封裝和導熱介質）。

　　θSA 是散熱器到環境的熱阻（由散熱器決定）。選擇一個具有足夠小 θSA 的散熱器至關重要。通常需要配備熱膏或導熱墊以降低 θCS。

　　空氣流通： 確保散熱器周圍有足夠的空氣流通，必要時可使用風扇輔助散熱。

　　2. 輸入和輸出電容 (Input and Output Capacitors)

　　雖然 LM350 在沒有外部電容的情況下也能工作，但為了確保最佳性能、穩定性并抑制噪聲，強烈建議使用輸入和輸出電容。

　　輸入電容 (CIN): 通常建議在 VIN 引腳附近放置一個 0.1μF 至 10μF 的電解電容或陶瓷電容。

　　作用： CIN 主要用于濾除輸入電源的高頻噪聲和瞬態尖峰，并提供一個低阻抗路徑，以應對穩壓器在負載電流瞬變時對電流的快速需求。它還有助于平滑橋式整流器輸出的脈動直流電壓。放置位置應盡可能靠近 LM350 的 VIN 引腳。

　　輸出電容 (COUT): 建議在 VOUT 引腳和地之間放置一個 1μF 至 100μF 的電解電容或鉭電容。

　　作用： COUT 對于改善穩壓器的負載瞬態響應、降低輸出紋波以及確保環路穩定性至關重要。它能吸收負載電流的快速變化，防止輸出電壓瞬間跌落或過沖。較大容量的 COUT 通常能提供更好的瞬態響應，但其 ESR（等效串聯電阻）特性也需要考慮。

　　調節引腳電容 (CADJ): 在 ADJ 引腳和地之間并聯一個電容（通常為 10μF 或更大）可以顯著提高紋波抑制比。

　　作用： CADJ 為內部基準電壓提供了一個低阻抗路徑，從而衰減了輸入紋波對 ADJ 引腳電壓的影響，進而改善了整體的紋波抑制性能。它還能改善瞬態響應，尤其是在負載瞬變期間。

　　3. 地線連接 (Grounding)

　　正確的地線連接對于實現 LM350 的最佳性能至關重要，特別是為了避免地線環路和共模噪聲的影響。

　　單點接地： 建議采用星形接地（單點接地）策略，將所有與穩壓器相關的地線（輸入電容地、輸出電容地、負載地以及調節電阻 R2 的地）連接到一個公共點，并且該點應盡可能靠近 LM350 的地。這有助于最大限度地減少地線阻抗引起的電壓降和噪聲耦合。

　　短而粗的地線： 使用短而粗的導線連接地線，以降低寄生電阻和電感，這對于處理大電流的穩壓器尤其重要。

　　4. 保護措施

　　LM350 內部雖然集成了多種保護功能，但在某些極端應用中，外部的額外保護措施可以進一步增強系統的魯棒性。

　　反向偏置保護二極管：

　　輸出到輸入二極管（D1）： 如果 COUT 的容量非常大（例如幾十或幾百 μF），并且輸入電源在斷電時迅速下降，COUT 上存儲的電荷可能會通過 LM350 的輸出引腳反向注入到輸入引腳，從而導致器件損壞。為了防止這種情況，通常會在 LM350 的輸出引腳和輸入引腳之間并聯一個肖特基二極管（例如 1N5822），陽極接 VOUT，陰極接 VIN。當 VOUT>VIN 時，二極管導通，為 COUT 放電提供路徑。

　　調節引腳到輸出二極管（D2）： 同樣，如果 ADJ 引腳的電容 CADJ 較大，當輸出電壓快速變化時，也可能導致 ADJ 引腳上的電壓高于輸出引腳，損壞內部電路。可以在 ADJ 引腳和 VOUT 引腳之間并聯一個普通二極管（例如 1N4001），陽極接 ADJ，陰極接 VOUT。

　　過流保護： LM350 內部有短路電流限制，但這只是對穩壓器本身的保護。如果需要為負載提供更精確或更嚴格的過流保護，可以考慮使用外部限流電路（例如基于檢流電阻和運放的電流限制）或可復位保險絲。

　　輸入電壓浪涌保護： 在輸入端添加瞬態電壓抑制二極管（TVS）或壓敏電阻，可以保護 LM350 免受輸入電源線上的高壓瞬態浪涌和尖峰的損害。

　　反向輸入電壓保護： 如果輸入電源可能出現反接，可以在輸入端串聯一個二極管（例如 1N400x 系列），或使用 P 溝道 MOSFET 作為反接保護開關，以防止反向電壓損壞穩壓器。然而，串聯二極管會增加額外的壓降和功耗。

　　LM350 與 LM317 的區別與聯系

　　LM350 和 LM317 都屬于可調三端正壓線性穩壓器，它們在許多方面相似，但最重要的區別在于它們的輸出電流能力和一些相關的參數。理解這些異同有助于根據具體應用選擇合適的器件。

　　共同點：

　　基本原理相同： 兩者都基于內部 1.25V 的基準電壓源，通過外部電阻分壓器來設定輸出電壓。其輸出電壓計算公式基本一致：VOUT=VREF×(1+R2/R1)+IADJ×R2。

　　三端設計： 都具有 VIN（輸入）、VOUT（輸出）和 ADJ（調節）三個引腳，簡化了電路設計。

　　內部保護功能： 兩者都集成了熱過載保護、短路電流限制和安全工作區補償等保護功能，提高了器件的可靠性。

　　應用相似： 都可以用于構建可調電源、電池充電器、電流源等。

　　封裝類型： 都提供多種標準封裝，如 TO-220、TO-3 等。

　　主要區別：

　　特性LM317LM350

　　最大輸出電流典型為 1.5A典型為 3.0A (超過 3.0A)

　　應用場景側重適用于中低電流應用，如小型電子設備供電適用于中高電流應用，如大功率負載供電

　　功耗與散熱相對較小，散熱要求相對低相對較大，需要更強力的散熱措施

　　調節引腳電流典型值：50μA - 100μA典型值：50μA - 100μA (參數類似，但具體數值略有差異，需查閱對應數據手冊)

　　參考電壓精度1.25V (通常)1.25V (通常)

　　壓差1.5V - 2.5V (取決于負載)2V - 3V (取決于負載)

　　線路/負載調整率都表現優秀，但 LM350 在高電流下保持更優都表現優秀，且在高電流下能保持穩定

　　最小負載電流3.5mA - 10mA3.5mA - 10mA

　　導出到 Google 表格

　　總結：

　　LM350 可以看作是 LM317 的高電流版本。如果你的應用需要最大 1.5A 的電流，LM317 通常是更經濟和更小巧的選擇，因為其功耗較低，對散熱器的要求也相對較小。然而，一旦負載電流需求超過 1.5A 并接近或超過 3A，LM350 就成為了更合適的選擇。在設計高電流電源時，選擇 LM350 可以避免使用外部功率晶體管進行電流擴展的復雜性，從而簡化電路并可能降低總成本。

　　需要強調的是，盡管 LM350 的輸出電流更大，但這也意味著在相同輸入-輸出壓差下，它會產生更多的熱量。因此，在選擇 LM350 時，散熱設計（如更大的散熱器）是必不可少的，以確保器件能夠穩定可靠地工作。對于需要更高電流（例如 5A）的應用，可能需要考慮 LM338 系列穩壓器，或者結合 LM350 與外部功率晶體管進行電流擴展。

　　封裝類型

　　LM350 系列穩壓器有多種封裝形式可供選擇，以適應不同的應用需求和散熱要求。主要的封裝類型包括：

　　TO-220 (K)：這是最常見和最流行的封裝形式，也是 LM350 最常用的封裝。它是一個塑封三引腳封裝，帶有一個金屬散熱片，可以直接擰到散熱器上。由于其良好的散熱性能和相對緊湊的尺寸，TO-220 封裝非常適合中等功率應用。其金屬散熱片通常與輸出引腳 (VOUT) 相連，因此在安裝時需要注意絕緣。

　　TO-3 (H)：TO-3 是一種歷史悠久的金屬罐封裝，以其出色的散熱能力而聞名。這種封裝通常用于需要處理非常大功率的應用，或者在極端惡劣環境下工作的場合。TO-3 封裝的 LM350 能夠承受更高的功耗，但其體積相對較大，成本也通常更高。外殼通常與輸出引腳相連。

　　TO-263 (D2PAK)：這是一種表面貼裝（SMD）封裝，類似于 TO-220，但設計用于直接焊接在 PCB 上。它也帶有一個散熱片區域，可以通過 PCB 的銅箔層（通常是接地層）進行散熱。TO-263 封裝適用于需要緊湊型設計和自動化裝配的場合，但其散熱能力通常不如直接安裝在大型散熱器上的 TO-220 或 TO-3。對于高電流應用，需要特別設計 PCB 的散熱銅面積或使用熱過孔來增強散熱效果。

　　TO-247 (或 TO-3P)：這種封裝類似于 TO-220，但通常尺寸更大，引腳間距和厚度也更大，以提供更好的散熱能力和更高的額定功率。它通常用于更高功率的應用，比 TO-220 能處理更大的電流和功耗，但比 TO-3 更緊湊且更易于安裝。

　　SOT-223 等更小的封裝： 某些低功率版本的可調穩壓器（如 LM1117）可能會采用更小的表面貼裝封裝，但對于 LM350 這種高電流器件，主流仍然是 TO-220 及其變體或 TO-3。

　　在選擇封裝時，最主要的考量因素是功耗和散熱。封裝的熱阻特性直接決定了器件在特定功耗下的溫升。TO-3 具有最低的結到殼熱阻，因此在高功耗應用中表現最佳。TO-220 是一個很好的折衷方案，在許多應用中都能提供足夠的散熱。TO-263 則適用于空間受限的 SMD 設計，但需要謹慎的 PCB 散熱設計。
