  LM317輸出電流詳解

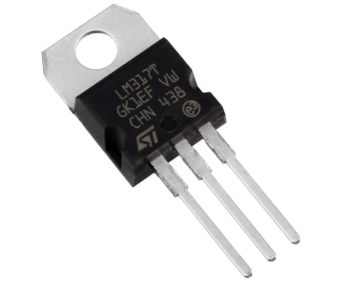

  LM317是一款非常常用且經典的三端可調正穩壓器,廣泛應用于各種電源電路設計中。其核心功能是提供穩定、可調的直流輸出電壓。然而,除了電壓調節能力,LM317的輸出電流特性同樣是電路設計者關注的重點。本文將深入探討LM317的輸出電流能力、影響因素、限流保護機制以及實際應用中的考量。


  LM317的基本輸出電流能力

  LM317系列穩壓器通常提供高達1.5A的典型輸出電流能力。這意味著在合適的散熱條件下,LM317可以穩定地向負載提供最高1.5安培的電流。這個電流值對于許多中小型電子設備來說已經足夠。例如,為微控制器、傳感器、小型電機或LED陣列供電時,1.5A的電流通常能夠滿足需求。需要注意的是,不同的制造商和具體的型號可能會有細微的電流差異,但1.5A是一個普遍的參考值。

  LM317之所以能提供相對較大的輸出電流,得益于其內部的功率晶體管和先進的穩壓架構。它通過內部反饋回路持續監測輸出電壓,并根據負載電流的變化調整內部串聯調整管的導通程度,從而維持設定的輸出電壓。在提供電流時,LM317的效率和發熱是重要的考量因素,這直接影響其最大輸出電流的持續性。

  影響LM317輸出電流的因素

  LM317的實際輸出電流能力并非一成不變,它受到多種因素的綜合影響。理解這些因素對于設計可靠的電源電路至關重要。

  1. 壓差 (Vin - Vout)

  LM317是一種線性穩壓器,其工作原理是通過調整內部串聯元件的壓降來穩定輸出電壓。因此,輸入電壓(Vin)與輸出電壓(Vout)之間的壓差是影響其工作狀態的關鍵。壓差越大,LM317內部消耗的功率就越多。 內部功耗的增加會導致LM317本身發熱,如果熱量不能有效散發,其內部溫度會升高。當LM317的結溫達到其熱關斷閾值時,為了保護芯片,它會降低甚至停止輸出,從而限制了實際可用的輸出電流。例如,如果Vin為24V,Vout為5V,則壓差為19V。此時,即使輸出電流只有幾百毫安,LM317上的功耗也可能很大,需要強有力的散熱措施。

  2. 散熱條件

  散熱是決定LM317最大輸出電流能力的最重要因素。LM317內部產生的熱量必須及時散發出去,以保持其結溫在安全工作范圍內。如果散熱不足,即使負載電流遠低于1.5A的標稱值,LM317也可能因為過熱而觸發熱保護,導致輸出電流下降。

  常見的散熱方式包括:

  計算LM317的功耗PD=(Vin?Vout)×Iout。然后根據LM317的結到環境熱阻(RθJA)或結到殼熱阻(RθJC)以及散熱片的熱阻(RθSA)來計算結溫,確保結溫低于最大允許結溫(通常為125°C或150°C)。

  PCB銅箔散熱: 對于TO-220或TO-263等封裝,芯片背面的金屬片可以直接焊接到PCB上的大面積銅箔上,利用銅箔的導熱性將熱量擴散開來。這種方式適用于功耗較低的應用。

  散熱片: 當功耗較高時,必須使用外部散熱片。散熱片的尺寸、形狀和材料會直接影響散熱效果。通過散熱化合物(如導熱硅脂或導熱墊)將LM317與散熱片緊密連接,可以有效降低熱阻。

  強制風冷: 在極端高功耗或環境溫度較高的情況下,可能需要使用風扇進行強制風冷,以確保熱量有效散發。

  3. 環境溫度

  環境溫度越高,LM317散發熱量的難度就越大。在相同的功耗下,更高的環境溫度會導致更高的結溫。因此,在高溫環境下工作時,LM317的有效輸出電流能力會降低。在設計時,應考慮最惡劣的工作環境溫度。

  4. 封裝類型

  LM317有多種封裝形式,如TO-220、TO-92、TO-263、SOT-223等。不同封裝的熱阻特性差異很大。例如,TO-220封裝通常能處理更大的功率,因為它具有更大的散熱面積和更低的熱阻,因此可以支持更高的輸出電流。而TO-92等小型封裝的散熱能力有限,通常只適用于小電流應用(如幾十到幾百毫安)。

  5. 輸入電壓紋波

  雖然LM317具有良好的紋波抑制能力,但過大的輸入電壓紋波可能會在一定程度上影響其穩定工作和發熱,尤其是在接近最大輸出電流時。一個穩定的、低紋波的輸入電源有助于LM317發揮最佳性能。

  LM317的限流保護機制

  LM317內部集成了多種保護機制,以防止芯片在異常工作條件下損壞,其中包括過流保護熱關斷保護。這些保護機制會在一定程度上限制或中斷輸出電流,從而保護LM317和下游電路。

  1. 過流保護 (Current Limiting)

  LM317內部具有電流限制電路。這意味著即使負載電阻非常小,導致理論上需要非常大的電流,LM317也會將輸出電流限制在一個安全的最大值(通常略高于1.5A)。這種限制是由于內部通過監測輸出電流,當電流達到預設閾值時,自動減小調整管的導通,從而防止電流進一步升高。過流保護對于防止短路和過載非常有用,可以避免LM317和負載元件的損壞。當負載發生短路時,LM317的輸出電流會被限制在一個安全值,而不是無限增大。

  2. 熱關斷保護 (Thermal Shutdown)

  熱關斷保護是LM317的另一項重要保護功能。當芯片內部的結溫超過預設的安全閾值(例如150°C或175°C)時,LM317會暫時關閉輸出,以防止永久性損壞。一旦芯片溫度降低到安全范圍,它會自動恢復工作。這個過程可能會導致輸出電壓在過熱條件下周期性地“脈沖式”出現,提示設計者散熱不足。熱關斷是LM317在過載或散熱不良時的一種自保機制。

  利用LM317實現恒流源

  除了作為可調穩壓器,LM317還可以通過巧妙的外部電路設計實現恒流源功能。這在許多應用中非常有用,例如驅動LED、電池充電或為特定傳感器提供恒定電流。

  LM317恒流源的基本原理是利用其輸出端與調整端(ADJ)之間存在的固定1.25V參考電壓。通過將一個電阻(RSET)連接在LM317的輸出端和ADJ端之間,并讓負載串聯在輸出回路中,就可以實現恒流輸出。

  恒流公式為: Iout=RSETVref=RSET1.25V其中:

  Iout 是流過負載的恒定電流。

  Vref 是LM317內部固定的參考電壓,通常為1.25V。

  RSET 是設置電流值的電阻。

  恒流源應用示例:

  LED驅動: LED是一種電流驅動型器件,通過恒定電流驅動可以確保其亮度均勻性和壽命。使用LM317作為恒流源驅動LED非常常見。

  電池充電: 為電池充電時,在恒流階段提供穩定的充電電流可以有效保護電池,防止過充。

  傳感器激勵: 某些傳感器(如PT100熱電阻)需要恒定的電流激勵才能準確測量電阻值。

  在設計LM317恒流源時,同樣需要注意LM317自身的功耗和散熱問題。即使是恒流輸出,LM317兩端的壓降與電流的乘積仍然是其功耗。例如,如果Vin為12V,LED正向壓降為3V,那么LM317上的壓降就是12V?3V=9V(不考慮$V_{out}$與$V_{LED}$之間的壓降,實際上LM317的$V_{out}$是接到$R_{SET}$和LED串聯后的點,所以LM317上的壓降是$V_{in}$減去$V_{R_{SET}}$再減去$V_{LED}$)。當$I_{out}$較大時,散熱依然是關鍵。

  提高LM317輸出電流能力的方法

  雖然LM317本身的最大輸出電流為1.5A,但在某些特殊應用中,可能需要更大的電流。可以通過以下幾種方法來擴展LM317的輸出電流能力:

  1. 并聯多個LM317

  理論上,可以通過并聯多個LM317來增加總的輸出電流。然而,簡單地直接并聯并不推薦,因為每個LM317的輸出電壓會存在微小差異,導致電流不均。為了實現電流均分,需要在每個LM317的輸出端串聯一個均流電阻(也稱作鎮流電阻或分流電阻)。這些均流電阻會強制電流在并聯的LM317之間均勻分配。

  優點: 相對簡單,可以有效提高總輸出電流。 缺點: 增加了元件數量,均流電阻會產生額外的功耗和壓降,降低了整體效率。

  2. 使用外部調整管(達林頓管或功率MOSFET)

  這是擴展LM317輸出電流最常見和最有效的方法。LM317本身僅作為誤差放大器和基準電壓源,其輸出(調整端ADJ)連接到一個外部的功率晶體管(通常是NPN達林頓管或N溝道功率MOSFET的柵極)。LM317會控制這個外部晶體管的基極電流或柵極電壓,從而使晶體管作為主要的電流通路。

  電路原理: LM317的ADJ端作為控制信號,驅動外部功率晶體管。當輸出電壓偏離設定值時,LM317會調整其ADJ端的電壓,進而改變外部晶體管的導通程度,使其源極-漏極(或集電極-發射極)電阻發生變化,從而調節流過負載的電流。外部功率晶體管承擔了大部分的電流和功耗。

  優點: 可以實現非常高的輸出電流,遠超LM317自身的1.5A限制(取決于外部晶體管的規格)。LM317本身的功耗顯著降低,主要功耗轉移到外部晶體管上,易于散熱。 缺點: 增加了電路的復雜性,需要選擇合適的外部晶體管及其偏置電阻。

  常見實現方式:

  無論哪種方法,外部晶體管的散熱都是關鍵。

  使用NPN達林頓管: LM317的輸出端連接到達林頓管的基極,發射極作為高電流輸出。LM317的ADJ端連接到分壓電阻,通過反饋實現穩壓。

  使用N溝道功率MOSFET: LM317的輸出端連接到MOSFET的柵極,MOSFET的源極或漏極作為大電流輸出。

  實際應用中的考慮事項

  在設計基于LM317的電源電路時,除了輸出電流能力,還有一些其他重要的考慮事項:

  1. 旁路電容

  在LM317的輸入端和輸出端放置旁路電容(通常是電解電容和陶瓷電容并聯)可以有效抑制紋波和高頻噪聲,提高穩壓器的穩定性。輸入電容應盡量靠近LM317的輸入引腳,輸出電容應放置在輸出端,以改善瞬態響應。

  2. 保護二極管

  當輸出電壓高于輸入電壓時(例如,關機時輸出電容放電慢于輸入電容,或當LM317驅動感性負載時),LM317可能會被反向擊穿而損壞。為了防止這種情況,通常在LM317的輸出端和輸入端之間并聯一個保護二極管(反向偏置),以及在調整端和輸出端之間并聯另一個二極管。

  3. 最小負載電流

  LM317需要一定的最小負載電流才能正常工作,以維持其內部穩壓回路的偏置。通常,這個最小電流約為3.5mA至10mA。如果負載電流低于此值,LM317可能無法穩定輸出。在某些輕載應用中,可能需要在輸出端并聯一個適當的泄放電阻,以確保總電流始終高于最小負載電流。

  4. 線路和負載調整率

  線路調整率是指輸入電壓變化時,輸出電壓的穩定性。負載調整率是指負載電流變化時,輸出電壓的穩定性。LM317在這兩方面都有良好的表現,但在設計中仍需考慮這些參數,以確保滿足應用需求。

  5. 瞬態響應

  當負載電流發生快速變化時(例如,從輕載到重載的突然切換),LM317的輸出電壓可能會出現瞬時跌落或過沖。選擇合適的輸出電容可以有效改善瞬態響應。

  總而言之,LM317作為一款多功能的線性穩壓器,其1.5A的典型輸出電流能力使其適用于廣泛的應用。然而,在實際設計中,必須充分考慮壓差、散熱條件、環境溫度以及其內部的保護機制,以確保LM317能夠穩定、可靠地工作在所需的輸出電流下。當需要更高電流時,通過外部功率晶體管擴展其能力是有效的解決方案。理解并掌握這些特性,是成功設計基于LM317的電源電路的關鍵。
