LM311N 芯片詳細介紹

　　LM311N 是一款由美國國家半導體（National Semiconductor，現已被德州儀器 TI 收購）生產的通用型單路電壓比較器。它以其高速度、高精度、寬工作電壓范圍以及良好的穩定性而聞名，廣泛應用于各種模擬和數字電路中。 理解 LM311N 的特性和工作原理對于電路設計人員來說至關重要。

　　1. LM311N 芯片概述

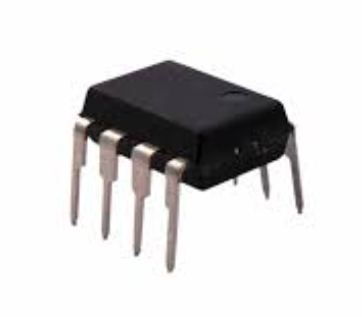

　　LM311N 屬于 LM311 系列電壓比較器中的 DIP (Dual In-line Package) 封裝版本，后綴 "N" 通常表示塑料雙列直插封裝。電壓比較器是一種用于比較兩個輸入電壓大小的電子設備，并根據比較結果輸出相應的數字信號。簡單來說，它就像一個決策者，當一個電壓高于另一個時，它會輸出一個高電平信號；反之，則輸出一個低電平信號。

　　LM311N 的設計目標是提供一個高性能的通用比較器，能夠替代許多需要更高電源電壓的晶體管比較器。它具有差分輸入，可以接受毫伏級的差分信號，并將其轉換為與 DTL、TTL、MOS 等邏輯電平兼容的輸出信號。這使得它在各種需要將模擬信號轉換為數字信號的場合非常有用。

　　2. 主要特性

　　LM311N 芯片具備一系列使其在眾多比較器中脫穎而出的關鍵特性：

　　高速度： LM311N 具有較快的響應時間，通常在幾百納秒到微秒級別，這使得它適用于對響應速度有一定要求的應用。

　　寬工作電壓范圍： LM311N 可以在較寬的電源電壓范圍內工作，單電源供電時可達 5V 到 30V，雙電源供電時可達 ±5V 到 ±15V。這種靈活性使其能夠適應不同電源環境的電路設計。

　　低輸入偏置電流： 較低的輸入偏置電流意味著芯片對輸入信號的干擾更小，從而提高了比較的精度。

　　低輸入失調電壓： 輸入失調電壓是比較器輸入端之間所需的微小電壓差，以確保輸出為零。LM311N 具有較低的輸入失調電壓，有助于提高比較的準確性。

　　兼容多種邏輯電平輸出： LM311N 的輸出是集電極開路（Open Collector）結構，這意味著它需要一個外部上拉電阻才能正常工作。這種設計使得它可以與不同電源電壓的 DTL、TTL、MOS 以及 RTL 邏輯電路兼容，增強了其應用的靈活性。

　　輸出可驅動燈泡和繼電器： LM311N 的輸出電流能力相對較強，可以直接驅動小功率的燈泡、繼電器或固態繼電器，這在一些控制應用中非常實用。

　　具有選通（Strobe）功能： LM311N 具有一個選通輸入端，可以通過外部信號控制比較器的輸出狀態，實現對比較器工作的使能或禁用，增加了電路設計的靈活性和控制能力。

　　差分輸入： 芯片具有同相輸入端（IN+）和反相輸入端（IN-），允許進行差分電壓比較，這在抗干擾應用中非常有利。

　　3. 引腳功能

　　LM311N 通常采用 8 引腳 DIP 封裝，其引腳功能如下：

　　Pin 1 (GND): 地，電源負極。

　　Pin 2 (IN-): 反相輸入端。

　　Pin 3 (IN+): 同相輸入端。

　　Pin 4 (V-): 負電源，對于單電源供電通常接 GND。

　　Pin 5 (BALANCE/STROBE): 失調平衡/選通。這個引腳可以用來連接外部電位器進行失調電壓的微調，也可以作為選通輸入端來控制比較器的工作。

　　Pin 6 (OUTPUT): 輸出端，集電極開路輸出。

　　Pin 7 (V+): 正電源，電源正極。

　　Pin 8 (BALANCE): 失調平衡端，與 Pin 5 配合使用進行失調電壓調整。

　　需要注意的是，有些 LM311N 的封裝版本可能會有不同的引腳排列或功能定義，但 8 引腳 DIP 封裝是其最常見的形式。

　　4. 工作原理

　　LM311N 的核心是一個差分放大器，它比較兩個輸入引腳（同相輸入 IN+ 和反相輸入 IN-）上的電壓。其基本工作原理可以概括為：

　　當 IN+ 的電壓高于 IN- 的電壓時： 比較器輸出低電平（接近地電位）。由于是集電極開路輸出，所以輸出端會被拉低。

　　當 IN+ 的電壓低于 IN- 的電壓時： 比較器輸出高阻態。此時，如果輸出端連接了外部上拉電阻，輸出電壓將通過上拉電阻被拉高到電源電壓。

　　集電極開路輸出是 LM311N 的一個重要特點。這意味著芯片的輸出端內部連接到一個晶體管的集電極，其發射極接地。為了在輸出端獲得一個明確的高電平，必須在輸出端和電源之間連接一個外部上拉電阻。這個電阻的選擇會影響輸出的上升時間以及可以驅動的負載類型。

　　**滯回比較（Hysteresis）**是 LM311N 應用中一個重要的概念。在實際應用中，由于輸入噪聲或信號波動，比較器可能會在閾值電壓附近頻繁地翻轉輸出狀態，導致輸出抖動。為了解決這個問題，可以引入滯回比較。通過在比較器中加入正反饋，使比較器的上升閾值和下降閾值之間存在一個小的電壓差（滯回電壓），從而有效地抑制了輸出抖動，提高了比較器的抗干擾能力和穩定性。LM311N 本身不自帶滯回功能，但可以通過外部電阻網絡輕松實現。

　　5. 典型應用電路

　　LM311N 因其多功能性而廣泛應用于各種電路中，以下是一些典型的應用示例：

　　5.1 零交叉檢測器

　　零交叉檢測器用于檢測交流信號何時穿過零伏電平。LM311N 可以很容易地實現這一功能。將交流信號連接到其中一個輸入端，另一個輸入端接地（或連接到參考電壓）。當交流信號電壓過零時，LM311N 的輸出將發生翻轉。這在同步電路、相位檢測和頻率測量等應用中非常有用。

　　5.2 窗口比較器

　　窗口比較器用于檢測輸入電壓是否在一個預設的電壓范圍內。這通常通過使用兩個 LM311N 比較器來實現。一個比較器檢測輸入電壓是否高于下限閾值，另一個比較器檢測輸入電壓是否低于上限閾值。兩個比較器的輸出通過邏輯門（如與門）組合，只有當輸入電壓介于上下限之間時，輸出才為特定狀態。這在電池充電狀態監控、液位檢測等應用中非常常見。

　　5.3 振蕩器和波形發生器

　　通過巧妙地連接反饋回路，LM311N 可以被配置為弛豫振蕩器，產生方波或脈沖波形。這種振蕩器的頻率由外部電阻和電容決定。這種應用可以用于簡單的時鐘信號發生器、LED 閃爍電路等。

　　5.4 繼電器驅動器

　　由于 LM311N 的輸出電流能力，它可以直接驅動小功率繼電器。當輸入信號滿足比較條件時，LM311N 的輸出狀態改變，從而控制繼電器的吸合或斷開。這在自動化控制、功率放大等領域有廣泛應用。

　　5.5 液位檢測器

　　通過將LM311N的輸入連接到探頭，可以檢測液位。當液位到達或低于特定點時，探頭之間的電阻會發生變化，從而改變輸入到LM311N的電壓，使比較器翻轉輸出，指示液位狀態。

　　5.6 峰值檢測器

　　配合電容和二極管，LM311N 可以用于構建峰值檢測電路，捕捉輸入信號的峰值電壓。

　　5.7 AD 轉換器中的應用

　　在一些簡單的模數轉換器（ADC）中，LM311N 可以作為比較器單元，與基準電壓和逐次逼近寄存器配合使用，實現模數轉換功能。

　　6. 優缺點分析

　　6.1 優點

　　成本效益高： LM311N 是一種非常經濟實惠的比較器，非常適合預算有限的項目。

　　通用性強： 能夠兼容多種邏輯電平，廣泛應用于各類模擬和數字電路。

　　性能可靠： 經過長時間的市場驗證，其性能穩定可靠。

　　易于獲取： 作為一款經典的通用比較器，LM311N 在市場上非常容易購買。

　　驅動能力強： 集電極開路輸出允許驅動多種負載，包括繼電器和燈泡。

　　可選通功能： 選通引腳提供了額外的控制靈活性。

　　6.2 缺點

　　需要外部上拉電阻： 集電極開路輸出需要外部上拉電阻，增加了電路的復雜度。

　　不自帶滯回： 為了消除噪聲引起的輸出抖動，通常需要外部元件來實現滯回功能。

　　功耗相對較高： 相對于一些低功耗的專用比較器，LM311N 的功耗可能略高。

　　輸入失調電壓和偏置電流在某些高精度應用中可能不夠理想： 對于極高精度的應用，可能需要選擇性能更優越的比較器。

　　響應速度非最快： 盡管相對較快，但在極高速應用中，可能需要選擇專門的高速比較器。

　　7. 選型考慮與替代方案

　　在選擇 LM311N 或其替代品時，需要考慮以下因素：

　　速度要求： 您的應用需要多快的響應速度？

　　精度要求： 對輸入失調電壓和偏置電流的精度要求有多高？

　　電源電壓： 可用的電源電壓范圍是多少？

　　輸出類型： 需要哪種類型的輸出（集電極開路、推挽、軌到軌等）？

　　功耗： 對功耗是否有嚴格限制？

　　溫度范圍： 芯片需要在哪種溫度環境下工作？

　　成本： 預算限制是多少？

　　盡管 LM311N 是一款經典的通用比較器，但市場上有許多其他比較器可供選擇，它們可能在某些特定方面表現更好。例如：

　　LM339/LM239/LM139： 四路比較器，適用于需要多個比較器但空間有限的應用。

　　TL331/TLV331： 低功耗比較器，適用于電池供電的應用。

　　高速比較器（如 LM361、AD790 等）： 對于納秒級響應速度的應用，這些芯片是更好的選擇。

　　軌到軌比較器： 如果輸入或輸出信號需要接近電源軌，軌到軌比較器是理想選擇。

　　8. 設計注意事項

　　在使用 LM311N 進行電路設計時，有一些重要的注意事項可以幫助您獲得最佳性能：

　　電源去耦： 在 LM311N 的電源引腳附近放置一個 0.1μF 的陶瓷電容進行去耦，可以有效抑制電源噪聲，提高電路穩定性。

　　上拉電阻選擇： 上拉電阻的阻值需要根據驅動負載和輸出電流要求來選擇。較小的電阻值會增加輸出電流和功耗，但會加快輸出上升時間；較大的電阻值則反之。

　　接地： 確保良好的接地，避免地環路噪聲。

　　輸入保護： 如果輸入信號可能超過 LM311N 的最大輸入電壓范圍，需要考慮添加輸入保護電路，例如限流電阻和肖特基二極管。

　　滯回設計： 對于容易受到噪聲干擾的應用，務必通過外部電阻網絡引入適當的滯回，以防止輸出抖動。滯回電壓的大小需要根據實際應用中的噪聲水平和信號特性來確定。

　　避免振蕩： 在某些情況下，比較器可能會發生振蕩。這可以通過增加去耦電容、優化 PCB 布局、添加滯回等方法來解決。

　　失調電壓調整： 如果應用對精度要求非常高，可以使用 Pin 5 和 Pin 8 連接外部電位器進行失調電壓的微調。

　　9. 發展與影響

　　LM311N 作為一款經典的電壓比較器，對電子行業產生了深遠的影響。它的出現使得工程師能夠以更低的成本和更高的效率實現各種模擬信號到數字信號的轉換。盡管現在有更多先進的比較器可供選擇，但 LM311N 仍然因為其簡單、可靠和經濟的特性，在許多傳統和新型應用中占據一席之地。

　　隨著半導體技術的發展，集成電路的集成度越來越高，比較器也逐漸集成到更復雜的芯片中，例如微控制器、ADC 模塊等。然而，LM311N 作為獨立比較器，依然在許多需要特定比較功能的場合發揮著重要作用，尤其是在教學、原型開發以及一些對成本敏感的應用中。它也為后續比較器的發展奠定了基礎，許多現代比較器的設計理念都可以在 LM311N 身上找到影子。

　　總結

　　LM311N 是一款功能強大、應用廣泛的單路電壓比較器。其高速度、寬工作電壓范圍、集電極開路輸出以及選通功能使其成為各種模擬和數字電路的理想選擇。盡管它有一些缺點，例如需要外部上拉電阻和不自帶滯回功能，但這些都可以通過合理的外圍電路設計來解決。理解 LM311N 的工作原理、引腳功能和應用技巧，對于任何電子工程師來說都是一項寶貴的技能。在正確的應用場景下，LM311N 能夠提供卓越的性能和可靠性，為各種電子設計提供堅實的基礎。
