高頻旁路電容器的分類

　　高頻旁路電容器是一種專門用于濾除高頻噪聲和干擾的電容器，廣泛應用于電子設備中，以確保信號的純凈和電路的穩定。根據不同的分類標準，高頻旁路電容器可以分為多種類型。

　　根據電介質材料的不同，高頻旁路電容器可以分為陶瓷電容器、云母電容器、玻璃膜電容器、滌綸電容器和玻璃釉電容器等。這些電容器各有特點，適用于不同的應用場景。

　　陶瓷電容器：陶瓷電容器是高頻旁路電容器中最常見的一種。它們具有良好的高頻特性、低損耗和高穩定性，適用于高頻電路中的旁路和耦合。陶瓷電容器又可以分為高頻瓷介電容（CC）和獨石電容器（多層陶瓷電容器）。高頻瓷介電容的電容量范圍為1～6800皮法（pF），額定電壓為63～500伏特（V），具有高頻損耗小、穩定性好的特點。獨石電容器則具有小體積、大容量、高可靠性和耐高溫的優點，適用于噪聲旁路、濾波器、積分、振蕩電路等。

　　云母電容器：云母電容器具有極高的穩定性和低損耗，適用于對穩定性和損耗要求較高的高頻電路。它們的電容量范圍較窄，通常在1～1000皮法之間。

　　玻璃膜電容器：玻璃膜電容器具有良好的高頻特性和低損耗，適用于高頻旁路和耦合電路。它們的電容量范圍較寬，可以從幾皮法到幾百皮法。

　　滌綸電容器：滌綸電容器具有小體積、大容量的特點，適用于對穩定性和損耗要求不高的低頻電路。它們的電容量范圍較寬，可以從幾皮法到幾百微法（μF）。

　　玻璃釉電容器：玻璃釉電容器具有良好的高頻特性和低損耗，適用于高頻旁路和耦合電路。它們的電容量范圍較窄，通常在1～1000皮法之間。

　　根據結構的不同，高頻旁路電容器可以分為固定電容器和可調電容器。固定電容器的電容量是固定的，不能調整，適用于大多數高頻旁路應用。可調電容器的電容量可以在一定范圍內調整，適用于需要精確調節電容量的場合。

　　根據用途的不同，高頻旁路電容器可以分為高頻旁路電容器、低頻旁路電容器、濾波電容器、調諧電容器、高頻耦合電容器和低頻耦合電容器等。高頻旁路電容器主要用于濾除高頻噪聲和干擾，確保信號的純凈和電路的穩定。

　　高頻旁路電容器種類繁多，根據電介質材料、結構和用途的不同，可以分為多種類型。選擇合適的高頻旁路電容器對于確保電子設備的性能和穩定性至關重要。在實際應用中，應根據具體需求和電路特性選擇合適的高頻旁路電容器。

　　高頻旁路電容器的工作原理

　　高頻旁路電容器是一種在電子電路中廣泛應用的元件，其主要功能是濾除高頻噪聲和干擾信號，確保電路中的低頻信號能夠穩定傳輸。高頻旁路電容器的工作原理基于電容的基本特性，即電容對不同頻率的交流信號表現出不同的阻抗。

　　電容的阻抗（Xc）可以用公式Xc = 1 / (2πfC)來表示，其中f是信號的頻率，C是電容的容量。從這個公式可以看出，電容的阻抗與頻率成反比關系，即頻率越高，電容的阻抗越小；頻率越低，電容的阻抗越大。因此，對于高頻信號而言，電容的阻抗非常小，幾乎相當于一條低阻抗的路徑，使得高頻信號可以通過電容被旁路到地，從而被濾除。而對于低頻信號，電容的阻抗較大，不會對低頻信號產生顯著影響，低頻信號可以順利通過電路。

　　在實際應用中，高頻旁路電容器通常連接在電源線和地之間，或者在信號線和地之間。當電路中有高頻噪聲或干擾信號時，這些高頻信號會通過電容被旁路到地，從而減少對電路的干擾。由于高頻旁路電容器需要在高頻條件下工作，因此通常選擇容量較小的電容器。這是因為大容量電容器在高頻條件下會表現出較大的分布電感，反而會阻礙高頻信號的通過，同時也會濾除部分低頻信號。因此，高頻旁路電容器一般選擇容量較小的電容器，如陶瓷電容器、云母電容器等。

　　高頻旁路電容器還可以用于改善電源的穩定性。在電源電路中，由于開關操作或其他原因，可能會產生高頻噪聲。這些高頻噪聲會通過電源線傳播到電路的其他部分，導致電路性能下降。通過在電源線和地之間連接高頻旁路電容器，可以有效地濾除這些高頻噪聲，提高電源的穩定性。

　　高頻旁路電容器的工作原理是利用電容對不同頻率信號的不同阻抗特性，濾除高頻噪聲和干擾信號，確保電路中的低頻信號能夠穩定傳輸。通過合理選擇電容器的容量和類型，可以有效地提高電路的性能和穩定性。

　　高頻旁路電容器的作用

　　高頻旁路電容器在電子電路中扮演著至關重要的角色，特別是在處理高頻信號時。其主要作用是濾除高頻噪聲，確保信號的純凈性和穩定性。以下是高頻旁路電容器的詳細作用及其工作原理。

　　高頻旁路電容器的主要功能是為高頻噪聲提供一條低阻抗的通路，使其能夠迅速地被引導到地線或電源線，從而減少對電路的干擾。電容器的容抗（Xc）與其頻率（f）和電容值（C）有關，公式為Xc = 1 / (2π * f * C)。隨著頻率的增加，容抗減小，這意味著高頻信號更容易通過電容器。因此，高頻旁路電容器通常選擇較小的電容值，以確保其在高頻條件下具有較低的容抗，從而有效地濾除高頻噪聲。

　　高頻旁路電容器在電源電路中也發揮著重要作用。在電源電路中，高頻干擾是無用的成分，需要在其進入目標芯片之前被濾除。通過在電源線和地線之間并聯一個高頻旁路電容器，可以有效地抑制高頻干擾，確保電源的穩定性和純凈性。這對于高速數字電路和敏感的模擬電路尤為重要，因為這些電路對電源質量的要求非常高。

　　此外，高頻旁路電容器還可以用于改善信號質量和抑制噪聲。在信號通路中，高頻噪聲可能會對信號的傳輸造成干擾，導致信號失真或誤碼。通過在信號通路和地線之間接入一個高頻旁路電容器，可以有效地濾除高頻噪聲，確保信號的純凈性和完整性。這對于通信設備、音頻設備和視頻設備等信號處理電路尤為重要。

　　高頻旁路電容器的選擇也非常重要。一般來說，高頻旁路電容器的電容值較小，通常在幾百皮法到幾納法之間。這是因為較大的電容值會導致較高的分布電感，從而在高頻條件下產生較大的阻抗，影響其濾波效果。此外，高頻旁路電容器的品質因數（Q值）也應較高，以確保其在高頻條件下的性能穩定。

　　高頻旁路電容器在電子電路中發揮著關鍵作用，通過濾除高頻噪聲、穩定電源和改善信號質量，確保電路的正常工作和高性能。其選擇和應用需要根據具體的電路需求和工作頻率來確定，以達到最佳的濾波效果和性能。

　　高頻旁路電容器的特點

　　高頻旁路電容器在電子電路中具有獨特的特點，這些特點使其在處理高頻信號時表現出色。以下是高頻旁路電容器的主要特點及其原因。

　　高頻旁路電容器的電容值通常較小。這是因為在高頻條件下，電容器的容抗（Xc）與其頻率（f）和電容值（C）有關，公式為Xc = 1 / (2π * f * C)。隨著頻率的增加，容抗減小，這意味著高頻信號更容易通過電容器。因此，高頻旁路電容器通常選擇較小的電容值，以確保其在高頻條件下具有較低的容抗，從而有效地濾除高頻噪聲。較小的電容值還可以減少分布電感的影響，進一步提高高頻性能。

　　高頻旁路電容器具有較低的等效串聯電阻（ESR）。等效串聯電阻是指電容器內部的電阻，它會影響電容器的高頻性能。較低的ESR意味著電容器在高頻條件下具有更低的阻抗，從而更有效地濾除高頻噪聲。此外，較低的ESR還可以減少電容器在高頻工作時的發熱，提高其可靠性和壽命。

　　高頻旁路電容器具有較高的品質因數（Q值）。品質因數是指電容器在諧振頻率下的儲能與損耗之比，它反映了電容器的效率和性能。較高的Q值意味著電容器在高頻條件下具有更低的損耗和更高的效率，從而更有效地濾除高頻噪聲。此外，較高的Q值還可以提高電容器的穩定性，減少其在高頻工作時的相位偏移和頻率漂移。

　　高頻旁路電容器具有較低的等效串聯電感（ESL）。等效串聯電感是指電容器內部的電感，它會影響電容器的高頻性能。較低的ESL意味著電容器在高頻條件下具有更低的阻抗，從而更有效地濾除高頻噪聲。此外，較低的ESL還可以減少電容器在高頻工作時的自諧振頻率，提高其工作頻率范圍。

　　高頻旁路電容器具有良好的溫度穩定性。溫度穩定性是指電容器在不同溫度條件下的性能變化。良好的溫度穩定性意味著電容器在不同溫度條件下具有穩定的電容值和阻抗，從而更有效地濾除高頻噪聲。此外，良好的溫度穩定性還可以提高電容器的可靠性和壽命，使其在各種環境條件下都能正常工作。

　　高頻旁路電容器具有較小的電容值、較低的等效串聯電阻、較高的品質因數、較低的等效串聯電感和良好的溫度穩定性等特點。這些特點使其在處理高頻信號時表現出色，能夠有效地濾除高頻噪聲，確保電路的正常工作和高性能。在選擇和應用高頻旁路電容器時，需要根據具體的電路需求和工作頻率來確定，以達到最佳的濾波效果和性能。

　　高頻旁路電容器的應用

　　高頻旁路電容器在現代電子設備中扮演著至關重要的角色，尤其是在高頻電路中。它們的主要功能是濾除高頻噪聲，確保信號的純凈性和穩定性。高頻旁路電容器的應用范圍廣泛，包括通信設備、計算機、音頻設備、電源電路等。

　　在通信設備中，高頻旁路電容器用于濾除高頻噪聲，確保信號的傳輸質量。例如，在射頻電路中，高頻旁路電容器可以有效地濾除高頻干擾，提高信號的信噪比。此外，它們還可以用于匹配電路，確保信號在不同電路之間的平滑傳輸。

　　在計算機和數字電路中，高頻旁路電容器用于濾除電源噪聲，確保電源的穩定性和可靠性。由于數字電路的工作頻率較高，電源噪聲會對電路的性能產生嚴重影響。高頻旁路電容器可以有效地濾除這些噪聲，確保電路的正常工作。例如，在微處理器和存儲器電路中，高頻旁路電容器可以濾除電源噪聲，提高系統的穩定性和可靠性。

　　在音頻設備中，高頻旁路電容器用于濾除高頻噪聲，確保音頻信號的純凈性和保真度。例如，在音頻放大器電路中，高頻旁路電容器可以濾除高頻噪聲，提高音頻信號的信噪比，確保音頻信號的高質量傳輸。

　　在電源電路中，高頻旁路電容器用于濾除高頻噪聲，確保電源的穩定性和可靠性。例如，在開關電源電路中，高頻旁路電容器可以濾除高頻噪聲，提高電源的效率和可靠性。此外，它們還可以用于濾波電路，確保輸出電壓的穩定性和純凈性。

　　高頻旁路電容器的選擇和應用需要考慮多個因素，包括電容值、頻率響應、溫度特性、封裝形式等。一般來說，高頻旁路電容器的電容值較小，因為較大的電容值會導致分布電感增大，影響高頻性能。此外，高頻旁路電容器的頻率響應需要滿足電路的要求，以確保在高頻條件下能夠有效地濾除噪聲。

　　高頻旁路電容器在現代電子設備中發揮著重要作用，它們的應用范圍廣泛，包括通信設備、計算機、音頻設備、電源電路等。通過合理選擇和應用高頻旁路電容器，可以有效地濾除高頻噪聲，提高信號的純凈性和穩定性，確保電子設備的正常工作和高性能表現。

　　高頻旁路電容器如何選型

　　高頻旁路電容器在電子電路設計中起著至關重要的作用，特別是在高速數字電路和射頻電路中。它們的主要功能是抑制高頻噪聲、穩定電源電壓、提高信號完整性和減少電磁干擾（EMI）。選擇合適的高頻旁路電容器對于確保電路的性能和可靠性至關重要。本文將詳細介紹高頻旁路電容器的選型方法，并列出一些常見的高頻旁路電容器型號。

　　1. 高頻旁路電容器的選型原則

　　1.1 電容值的選擇

　　高頻旁路電容器的電容值通常較小，一般在10pF到1μF之間。選擇電容值時需要考慮以下幾個因素：

　　頻率范圍：高頻電路的頻率范圍決定了所需的電容值。一般來說，頻率越高，所需的電容值越小。

　　負載電流：負載電流的大小也會影響電容值的選擇。負載電流越大，所需的電容值越大。

　　電源波動范圍：電源電壓的允許波動范圍也會影響電容值的選擇。波動范圍越大，所需的電容值越大。

　　1.2 介質材料的選擇

　　高頻旁路電容器的介質材料對其性能有顯著影響。常見的介質材料包括陶瓷、薄膜和電解質。其中，陶瓷電容器和薄膜電容器是高頻應用中最常用的類型。

　　陶瓷電容器：具有低損耗、高穩定性和良好的高頻特性。常見的陶瓷電容器類型包括X7R、Y5V和C0G。

　　薄膜電容器：具有低損耗、高穩定性和良好的溫度特性。常見的薄膜電容器類型包括聚苯乙烯（PS）、聚丙烯（PP）和聚酯（PET）。

　　1.3 封裝形式的選擇

　　高頻旁路電容器的封裝形式也會影響其性能。常見的封裝形式包括貼片式（SMD）和插件式（THT）。

　　貼片式電容器：具有較小的寄生電感和寄生電阻，適用于高頻應用。

　　插件式電容器：具有較大的寄生電感和寄生電阻，適用于低頻應用。

　　1.4 工作電壓的選擇

　　高頻旁路電容器的工作電壓應大于電路中的最大電壓。選擇時應留有一定的余量，以確保電容器的安全和可靠性。

　　1.5 溫度特性的選擇

　　高頻旁路電容器的溫度特性對其性能有顯著影響。選擇時應考慮電容器在工作溫度范圍內的電容值變化。常見的溫度特性包括X7R、Y5V和C0G。

　　2. 高頻旁路電容器的型號推薦

　　2.1 陶瓷電容器

　　Murata GRM155R60J100K：10pF，X7R介質，100V，±10%容差，0603封裝。

　　TDK C1608X7R1C102K：100pF，X7R介質，16V，±10%容差，0603封裝。

　　AVX 08051C103KAT2A：10nF，C0G介質，50V，±10%容差，0805封裝。

　　2.2 薄膜電容器

　　WIMA MKP10 1000pF 100V：1000pF，聚丙烯介質，100V，±5%容差，徑向引線封裝。

　　Kemet R81C102J100NC：10nF，聚苯乙烯介質，100V，±5%容差，徑向引線封裝。

　　Panasonic ECQ-V1H102J100V：10nF，聚酯介質，100V，±5%容差，徑向引線封裝。

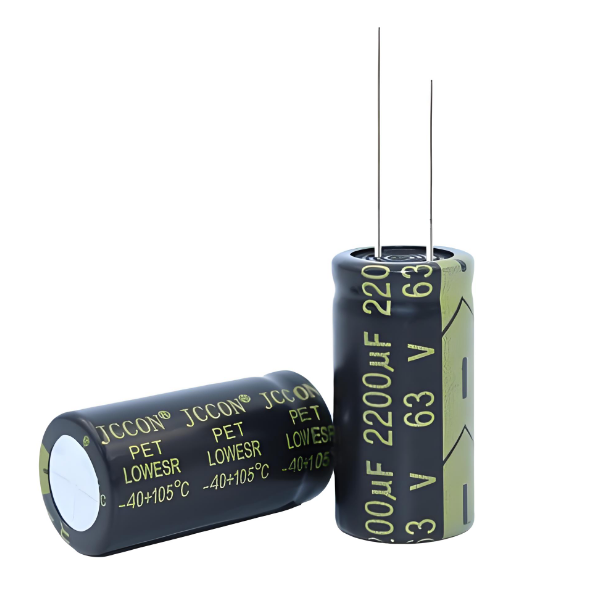

　　2.3 電解電容器

　　雖然電解電容器不常用于高頻旁路，但在某些低頻旁路和濾波應用中仍然有用。

　　Nichicon UHE1V100M：100μF，鋁電解介質，16V，±20%容差，徑向引線封裝。

　　Rubycon ZLW1V100M：100μF，鋁電解介質，16V，±20%容差，徑向引線封裝。

　　3. 高頻旁路電容器的測試方法

　　選擇合適的高頻旁路電容器后，還需要對其進行測試以確保其性能和可靠性。常見的測試方法包括：

　　外觀檢查：檢查電容器是否有裂紋、變形或其他物理損傷。

　　電容值測量：使用電容表測量電容器的實際電容值，確保其在標稱值范圍內。

　　漏電流測試：使用漏電流測試儀測量電容器的漏電流，確保其在允許范圍內。

　　耐壓測試：使用耐壓測試儀測量電容器的耐壓值，確保其在工作電壓范圍內不會擊穿。

　　4. 結論

　　高頻旁路電容器的選擇需要綜合考慮電容值、介質材料、封裝形式、工作電壓和溫度特性等因素。通過合理選擇和測試，可以確保高頻旁路電容器在電路中發揮最佳性能，提高電路的穩定性和可靠性。希望本文提供的選型方法和型號推薦對您的電路設計有所幫助。
