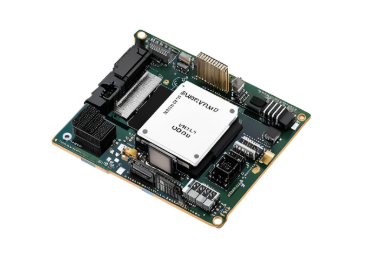

基于RV1126開發板實現高魯棒性人臉檢測方案

　　隨著人工智能技術的飛速發展，人臉檢測作為計算機視覺領域的基礎技術，在安防監控、智能門禁、智慧零售、活體識別等多個應用場景中扮演著越來越重要的角色。瑞芯微（Rockchip）推出的RV1126是一款高性能、低功耗的AIoT視覺處理器，其內置的NPU（神經網絡處理器）為在邊緣側實現復雜的人工智能算法提供了強大的算力支持。本文將詳細探討基于RV1126開發板實現高魯棒性人臉檢測的整體方案，從硬件選型到軟件實現，力求為開發者提供一份全面且實用的指南。

　　1. 方案概述與設計理念

　　本方案旨在利用RV1126芯片的強大AI算力，結合優化的深度學習模型，實現高效、精準且魯棒性強的人臉檢測功能。魯棒性意味著系統在光照變化、姿態偏轉、遮擋、多人場景等復雜環境下依然能夠保持良好的檢測性能。整體設計理念圍繞“高性能計算、低功耗運行、邊緣側部署、實時響應”展開。我們將充分利用RV1126的硬件加速能力，將人臉檢測模型部署到NPU上運行，從而顯著提升推理速度，降低CPU負載。同時，考慮到實際應用場景的復雜性，方案將不僅關注檢測精度，還將重視模型的輕量化和系統的穩定性。

　　2. 核心元器件選型與分析

　　RV1126開發板作為本方案的核心平臺，其周邊元器件的選擇對于最終方案的性能、穩定性和成本至關重要。以下將詳細介紹各項關鍵元器件的選型及原因。

　　2.1. 核心處理器：Rockchip RV1126

　　型號選擇： Rockchip RV1126。

　　器件作用： RV1126是整個系統的“大腦”，負責圖像數據的采集、預處理、人臉檢測算法的推理計算（主要通過內置NPU）、結果輸出以及與外部設備的通信協調。

　　選擇原因： RV1126專為AI視覺應用設計，其核心優勢在于集成了高性能的NPU，算力高達2.0 TOPS，支持INT8/INT16混合量化，這對于深度學習模型的高效部署至關重要。此外，它內置了Cortex-A7 CPU、H.265/H.264編解碼器，并支持多路MIPI CSI接口，能夠滿足多攝像頭輸入的需求。其低功耗特性也使其非常適合邊緣側部署和長時間運行。

　　功能：

　　NPU（神經網絡處理器）： 加速深度學習模型推理，大幅提升人臉檢測速度。

　　Cortex-A7 CPU： 處理操作系統、應用程序邏輯、外設控制和模型后處理。

　　ISP（圖像信號處理器）： 對攝像頭原始數據進行去噪、白平衡、色彩校正、寬動態（WDR）等處理，輸出高質量的圖像，為人臉檢測提供更好的輸入。

　　視頻編解碼器： 支持H.265/H.264視頻編碼和解碼，便于視頻流傳輸和存儲。

　　MIPI CSI接口： 高速連接攝像頭模組，支持多路視頻輸入。

　　豐富外設接口： 包括UART、SPI、I2C、GPIO、USB等，方便擴展其他傳感器和模塊。

　　2.2. 圖像傳感器（攝像頭模組）

　　型號選擇： 推薦選擇SONY IMX307或IMX327等星光級CMOS圖像傳感器模組。也可根據成本和具體應用場景選擇OV系列傳感器如OV4689。

　　器件作用： 捕獲外部環境的可見光圖像，并將其轉換為數字信號。其性能直接影響人臉檢測的輸入圖像質量。

　　選擇原因： 人臉檢測在實際應用中經常面臨復雜的光照條件，例如逆光、弱光、高對比度等。SONY IMX系列傳感器以其卓越的低照度性能、高動態范圍（HDR/WDR）以及出色的色彩還原能力而聞名，能夠提供清晰、低噪聲的圖像，極大地提高了在復雜光照環境下人臉檢測的準確率和魯棒性。這些傳感器通常支持MIPI CSI接口，與RV1126無縫對接。如果對成本敏感，OV系列傳感器也是不錯的選擇，但需評估其在極端光照下的表現。

　　功能：

　　感光成像： 將光信號轉換為電信號。

　　模數轉換（ADC）： 將模擬電信號轉換為數字信號。

　　圖像輸出： 通過MIPI CSI接口將原始或經過簡單處理的圖像數據傳輸給RV1126的ISP。

　　低照度性能： 在光線不足條件下依然能捕捉到清晰圖像。

　　寬動態范圍（WDR）： 在光照對比強烈的場景下，同時捕捉到過亮和過暗區域的細節。

　　2.3. 存儲器：DDR3/DDR4 SDRAM & eMMC/NAND Flash

　　型號選擇：

　　DDR3/DDR4 SDRAM： 推薦至少2GB或4GB，例如海力士（Hynix）H5TQ4G63AFR (DDR3) 或三星（Samsung）K4A4G165WE-BCRC (DDR4)。

　　eMMC/NAND Flash： 推薦至少8GB或16GB，例如三星（Samsung）KLMBG2JETD-B041 (eMMC)。

　　器件作用：

　　DDR SDRAM： 用作RV1126的運行內存，存儲操作系統、應用程序代碼、圖像幀數據以及神經網絡模型的中間激活值。更大的內存容量有利于運行更復雜的模型和處理更高分辨率的圖像。

　　eMMC/NAND Flash： 用作RV1126的非易失性存儲，存儲操作系統鏡像、文件系統、應用程序、配置文件和訓練好的深度學習模型權重。

　　選擇原因：

　　DDR SDRAM： RV1126支持DDR3和DDR4，DDR4相比DDR3具有更高的數據傳輸速率和更低的功耗，有利于提高系統性能。選擇足夠的容量（2GB或4GB）是為了確保系統能夠流暢運行，特別是在處理高分辨率視頻流和加載大型深度學習模型時，充裕的內存能避免OOM（Out Of Memory）問題。

　　eMMC/NAND Flash： eMMC具有集成控制器，接口簡單，讀寫速度快，更適合作為嵌入式系統的啟動介質和主要存儲。8GB或16GB的容量通常足夠存儲RV1126的Linux系統、人臉檢測應用程序和模型文件。

　　功能：

　　DDR SDRAM： 提供高速的隨機存取能力，供CPU和NPU訪問數據。

　　eMMC/NAND Flash： 提供持久化的數據存儲，用于系統啟動和應用程序加載。

　　2.4. 電源管理單元（PMU）

　　型號選擇： RK809或RK806等Rockchip配套PMU芯片。

　　器件作用： 為RV1126及其周邊元器件提供穩定、可靠的多路供電電壓。PMU集成了多種電源管理功能，如降壓轉換器（Buck Converter）、升壓轉換器（Boost Converter）、低壓差線性穩壓器（LDO）等。

　　選擇原因： Rockchip官方推薦的PMU芯片與RV1126芯片緊密配合，能夠提供精確的電壓軌和時序控制，確保系統的穩定運行。集成的PMU方案也簡化了電源設計，提高了效率。

　　功能：

　　多路穩壓輸出： 為CPU、NPU、DDR、I/O等不同模塊提供所需電壓。

　　電源時序控制： 按照特定順序上電/下電，保護芯片。

　　過流/過壓保護： 保護電路免受異常電源條件的損害。

　　功耗管理： 支持不同的工作模式（如睡眠模式），優化能耗。

　　2.5. 其他輔助元器件

　　Wi-Fi/Bluetooth模塊： 如基于Realtek RTL8822BE或AP6256等芯片的模塊。

　　作用： 提供無線網絡連接和藍牙通信能力，便于遠程管理、數據傳輸（如上傳檢測結果、更新模型）和與移動設備聯動。

　　選擇原因： 適用于需要無線聯網的場景，模塊化設計易于集成。

　　以太網PHY芯片： 如RTL8211F (千兆) 或RTL8201F (百兆)。

　　作用： 提供有線網絡連接，確保穩定的數據傳輸，特別是在需要高速、低延遲傳輸大量圖像或視頻流的場景。

　　選擇原因： 對于工業級應用或?qū)W(wǎng)絡穩定性要求高的場景，有線連接是首選。

　　USB接口控制器： RV1126內置USB Host/Device控制器。

　　作用： 連接外部USB設備，如U盤、USB攝像頭、4G/5G模塊等。

　　選擇原因： USB是通用接口，便于擴展功能。

　　UART/SPI/I2C接口： RV1126內置，無需額外芯片。

　　作用： 用于與各類傳感器（如溫濕度傳感器、紅外傳感器）、顯示屏、觸摸屏等進行通信。

　　選擇原因： 嵌入式系統中常用的通信接口，靈活性強。

　　看門狗定時器（Watchdog Timer）： RV1126內置或通過外部MCU實現。

　　作用： 監控系統運行狀態，防止系統死機。當系統異常時，自動復位。

　　選擇原因： 提高系統的可靠性和穩定性，在無人值守的邊緣設備中尤為重要。

　　3. 人臉檢測算法與模型部署

　　基于RV1126進行人臉檢測，核心在于選擇合適的深度學習模型并將其高效部署到NPU上。

　　3.1. 人臉檢測算法選型

　　考慮到邊緣側設備的計算資源限制和實時性要求，輕量級、高精度的人臉檢測算法是首選。

　　One-Stage 檢測器： 如YOLOv3-Tiny、MobileNet-SSD或者更先進的RetinaFace（輕量化版本）、SCRFD等。

　　優勢： 這類算法通常具有較快的推理速度，因為它們將目標分類和邊界框回歸在一個網絡中完成。

　　劣勢： 相較于Two-Stage檢測器，可能在精度上略有犧牲，尤其是在檢測小目標或復雜場景時。

　　推薦： SCRFD (Semi-Supervised Cascade R-CNN Face Detector)：由虹軟（ArcSoft）開源，在多個公開數據集上表現優異，且具有較好的魯棒性。其輕量化版本非常適合邊緣部署。也可以考慮針對移動端優化的BlazeFace或YOLO-Fastest等變體。

　　模型量化： RV1126的NPU支持INT8/INT16量化。將浮點模型量化為定點模型可以顯著減少模型大小，降低內存帶寬需求，并加速推理速度，同時盡量保持精度。這是在邊緣側部署AI模型的關鍵步驟。

　　3.2. 模型訓練與優化

　　數據集： 充足且多樣化的人臉數據集（如WIDER FACE、FDDB等）對于訓練高性能模型至關重要。需要覆蓋不同光照、姿態、表情、遮擋、年齡和種族等情況。

　　遷移學習： 可以選擇在大型人臉數據集上預訓練好的模型作為基礎，然后針對特定應用場景的數據進行微調（Fine-tuning），以加速訓練過程并提高模型性能。

　　模型剪枝與蒸餾： 進一步減小模型體積和計算量，在不顯著降低性能的前提下，使其更適合在RV1126上高效運行。

　　針對NPU的優化： 利用Rockchip提供的RKNN Toolkit工具鏈，將訓練好的PyTorch/TensorFlow/Caffe等框架模型轉換為RV1126 NPU支持的RKNN格式。RKNN Toolkit會進行模型解析、量化（FP32到INT8/INT16）、優化和編譯，生成可直接在RV1126上運行的推理文件。

　　3.3. 軟件架構與實現

　　整個軟件系統將基于Linux操作系統（通常是Buildroot或Yocto構建的精簡版Linux），并利用Rockchip提供的SDK。

　　操作系統： 基于Linux內核，裁剪掉不必要的模塊，確保系統精簡高效。

　　驅動層： 攝像頭驅動（V4L2）、NPU驅動、PMU驅動、網絡驅動等，確保硬件正常工作。

　　媒體框架： RV1126 SDK中通常會包含RKMEDIA等媒體處理框架，用于圖像和視頻數據的采集、處理和傳輸。

　　人臉檢測應用：

　　初始化RKNN上下文。

　　加載RKNN模型文件。

　　設置輸入數據。

　　執行推理。

　　獲取輸出結果。

　　圖像采集： 通過V4L2接口從攝像頭獲取原始圖像幀。

　　圖像預處理： 對圖像進行裁剪、縮放、歸一化等操作，使其符合NPU輸入要求。RV1126的ISP和硬件加速器可以輔助完成部分預處理。

　　NPU推理： 調用RKNN API將預處理后的圖像數據送入NPU進行人臉檢測推理。

　　結果后處理： 對NPU輸出的檢測結果（邊界框坐標、置信度等）進行解析，例如非極大值抑制（NMS）去除冗余框，并根據置信度閾值進行篩選。

　　結果呈現與應用： 將檢測到的人臉框繪制到圖像上進行顯示（如果需要），或?qū)z測結果（如人臉位置、數量）通過網絡（MQTT、HTTP、TCP/UDP等）傳輸?shù)皆贫嘶虮镜胤掌鳎糜诤罄m(xù)的人臉識別、屬性分析或報警等功能。

　　錯誤處理與日志： 完善的錯誤處理機制和日志記錄，便于問題定位和系統維護。

　　3.4. 開發流程與工具鏈

　　環境搭建： 搭建Linux開發主機，安裝交叉編譯工具鏈、RV1126 SDK。

　　模型訓練： 在高性能GPU服務器上使用PyTorch/TensorFlow等框架訓練人臉檢測模型。

　　模型轉換與量化： 使用RKNN Toolkit將訓練好的模型轉換為RKNN格式。

　　程序開發： 編寫C/C++應用程序，調用RKNN API進行NPU推理，并處理圖像輸入輸出。

　　交叉編譯： 將應用程序交叉編譯為RV1126目標板可執行文件。

　　部署與測試： 將程序部署到RV1126開發板上進行測試和調試，驗證性能和穩定性。

　　性能優化： 根據實際測試結果，對模型進行剪枝、蒸餾或調整量化策略，優化程序代碼，進一步提升系統性能。

　　4. 魯棒性提升策略

　　為了使人臉檢測方案在復雜環境中保持高魯棒性，需要采取多方面的策略：

　　高質量的圖像輸入： 選擇高感光度、寬動態范圍的圖像傳感器，配合RV1126強大的ISP，確保在各種光照條件下都能獲得清晰、細節豐富、噪聲低的圖像。

　　多樣化訓練數據： 訓練模型時使用包含大量復雜場景（不同姿態、表情、遮擋、光照、分辨率）的數據集，并進行數據增強，使模型能夠泛化到未見過的場景。

　　模型選擇與優化： 選擇本身就具有較強魯棒性的模型結構（如具有感受野更大的特征提取網絡，或引入注意力機制），并通過量化、剪枝等方式在保持性能的前提下適配邊緣設備。

　　后處理優化： 改進NMS算法，例如使用Soft-NMS，以更好地處理重疊人臉。

　　活體檢測（可選）： 在人臉檢測的基礎上，集成活體檢測模塊，可以有效防止照片、視頻欺騙，提高系統的安全性。RV1126的NPU同樣可以加速活體檢測模型的推理。

　　多幀融合（可選）： 在視頻流場景下，可以考慮利用前后幀的信息進行多幀融合，進一步提升檢測的穩定性和精度。

　　硬件協同加速： 充分利用RV1126的ISP進行圖像預處理，減輕CPU負擔，為人臉檢測提供更優質的輸入。

　　5. 總結與展望

　　基于RV1126開發板實現人臉檢測方案，憑借其強大的NPU算力、豐富的接口以及完善的SDK支持，能夠構建出高性能、低功耗、高魯棒性的邊緣AI視覺系統。從精選的星光級圖像傳感器到針對NPU優化的深度學習模型，每一個環節的精心選擇和設計都旨在提升系統的整體表現。

　　未來，該方案可以進一步擴展，例如集成人臉識別、人臉屬性分析、行為識別等更高級的AI功能，以滿足更復雜的應用需求。同時，隨著AI模型和NPU技術的不斷發展，人臉檢測的精度和速度將持續提升，為智能安防、智慧城市、智能家居等領域帶來更廣泛的應用前景。希望本文能為基于RV1126進行人臉檢測開發的工程師提供有價值的參考和指導。
