LM339N是一款電壓比較器，其好壞判斷通常基于其是否按照規格書正常工作。這涉及到測量其輸入/輸出電壓、電流、響應時間等參數，并與規格書進行比對。這些參數通常沒有一個簡單的“數字表”可以涵蓋所有情況。

　　LM339N基礎知識與好壞判斷指南

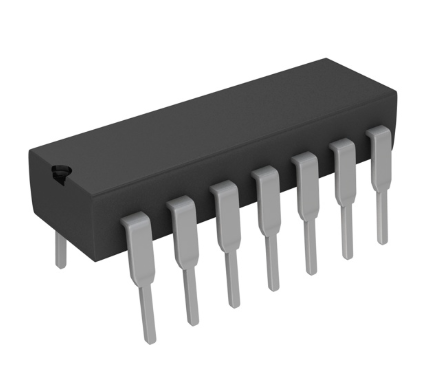

　　LM339N是一款廣泛應用的四路電壓比較器，屬于LM339系列中的一種。它包含四個獨立的電壓比較器，每個比較器都有一個非反相輸入端和一個反相輸入端，以及一個開漏輸出端。這款器件因其寬電源電壓范圍、低功耗、單電源供電能力以及開漏輸出特性而備受青睞，廣泛應用于工業控制、汽車電子、消費電子等領域，用于電壓檢測、過零檢測、電平轉換等多種比較功能。理解LM339N的內部結構、工作原理以及其關鍵電氣參數，是準確判斷其工作狀態好壞的基礎。

　　LM339N主要特性及其在電路中的作用

　　LM339N的核心功能是比較兩個輸入電壓的大小。當非反相輸入端電壓（V+）高于反相輸入端電壓（V-）時，其開漏輸出端會處于低電平（接近地），而當V+低于V-時，輸出端則呈高阻態。由于其是開漏輸出，通常需要一個外部上拉電阻將其輸出端連接到正電源，以便在輸出高阻態時產生高電平。這種特性使得LM339N能夠與各種邏輯電平兼容，并支持線或（wired-OR）連接，允許多個比較器輸出連接到同一條線上，實現復雜的邏輯功能。

　　LM339N的工作原理

　　LM339N內部的每個比較器都由差分輸入級、電平轉換級和輸出級組成。差分輸入級負責接收并比較兩個輸入電壓的微小差異。這個差異隨后被放大并轉換為適當的電平，最終驅動開漏輸出晶體管。當輸入信號的變化導致差分輸入級的平衡被打破時，輸出晶體管的狀態就會發生改變。這種快速響應能力使得LM339N能夠對快速變化的電壓信號進行精確比較。

　　判斷LM339N好壞的常見方法

　　判斷LM339N好壞的方法并非依靠簡單的“數字表”，而是基于其電氣參數的測量與規格書的對比。以下是一些常用的判斷方法和關鍵指標：

　　1. 外觀檢查

　　首先進行目視檢查，觀察LM339N芯片是否有物理損壞，例如引腳彎曲、斷裂、芯片封裝破裂、燒焦痕跡、異常變色或鼓包等。這些都是芯片損壞的直接跡象。雖然外觀良好不代表芯片一定正常，但有明顯物理損壞的芯片必然是壞的。

　　2. 靜態電壓測量

　　在LM339N正常供電的情況下，使用萬用表測量其各引腳的電壓值，并與正常工作時的預期值進行對比。

　　電源電壓（VCC/GND）：確保供電引腳（通常是VCC和GND）上的電壓穩定且符合芯片的供電范圍。LM339N通常支持較寬的單電源電壓，例如2V至36V。如果電源電壓異常，芯片可能無法正常工作。

　　輸入端電壓：測量非反相輸入端和反相輸入端（Vin+和Vin-）的電壓。在沒有輸入信號的情況下，它們通常會處于某個偏置電壓，或者根據外部電路設計處于特定電平。

　　輸出端電壓：在沒有輸入信號或特定輸入條件下，測量輸出引腳（Out）的電壓。由于是開漏輸出，如果連接了上拉電阻，在輸入正常時，輸出應該在高電平（接近VCC）或低電平（接近GND）之間切換，這取決于輸入電壓的比較結果。

　　當Vin+ > Vin- 時，理想情況下，輸出應為低電平（V_OL，通常小于0.2V）。

　　當Vin+ < Vin- 時，理想情況下，輸出應為高阻態，通過上拉電阻拉到高電平（V_OH，接近VCC）。

　　如果輸出端始終處于高電平、低電平或者一個中間電壓，即使輸入條件改變也無響應，則很可能芯片已損壞。

　　3. 功能測試（動態測試）

　　功能測試是判斷LM339N好壞最直接且有效的方法。通過施加已知的輸入信號，并觀察其輸出響應，可以驗證芯片是否按預期工作。

　　基本比較功能測試：

　　固定一個輸入端（例如，將反相輸入端連接到一個參考電壓，如VCC/2）。

　　緩慢改變另一個輸入端（非反相輸入端）的電壓，使其在參考電壓上下浮動。

　　觀察輸出端電壓的變化。當非反相輸入端電壓高于參考電壓時，輸出應變為低電平；當非反相輸入端電壓低于參考電壓時，輸出應變為高電平（通過上拉電阻）。

　　如果輸出沒有按預期的閾值翻轉，或者翻轉遲鈍、不穩定，則表明芯片可能存在問題。

　　遲滯功能測試（若有）：如果電路設計中加入了遲滯（ hysteresis），即正向和負向閾值不同，則需要測試這個遲滯窗是否正常。

　　響應時間測試：對于需要高速比較的應用，可以通過示波器測量輸入信號變化到輸出信號響應之間的時間延遲（傳播延遲）。如果延遲過長，則可能不符合應用需求。

　　4. 電流消耗測量

　　測量LM339N在工作狀態下的電源電流。LM339N以其低靜態電流而聞名（通常為幾毫安）。如果測得的靜態電流遠高于規格書中的典型值，或者出現異常的短路電流，則可能表示芯片內部存在故障。

　　5. 短路/開路檢查

　　輸入端阻抗：雖然不建議直接測量輸入端的對地阻抗，但在斷電情況下，可以使用萬用表的二極管檔或電阻檔檢查輸入端引腳與地之間的導通性，以及與電源引腳之間的導通性。正常情況下，輸入端對地應該呈現較高的阻抗。如果測得極低的電阻值，可能存在內部短路。

　　輸出端檢查：在斷電情況下，檢查輸出端與電源、地之間是否存在短路。開漏輸出在斷電時通常不應與電源或地直接短路。

　　常見故障現象與原因分析

　　了解LM339N常見的故障現象及其可能的原因，有助于更精確地定位問題。

　　1. 輸出端無反應或固定在高/低電平

　　原因：

　　電源供電異常：VCC過低、過高或不穩定。

　　輸入信號異常：輸入端未接信號，或信號超出共模輸入電壓范圍。

　　上拉電阻問題：上拉電阻值不合適（過大導致拉不起來，過小導致電流過大燒壞芯片），或上拉電阻開路/短路。

　　輸出端短路：輸出引腳直接短路到地或電源。

　　芯片內部損壞：比較器內部電路損壞，無法正常翻轉。

　　2. 輸出端不穩定或誤觸發

　　原因：

　　輸入信號噪聲：輸入信號存在過多的噪聲，導致比較器在閾值附近反復翻轉。這通常需要加入遲滯或對輸入信號進行濾波。

　　電源噪聲：電源紋波過大，影響比較器的穩定性。

　　接地不良：電路接地不當，導致共模噪聲。

　　振蕩：在某些情況下，比較器可能會因寄生電容和電感形成反饋回路而發生高頻振蕩。通常需要采取適當的布局和去耦電容來解決。

　　輸入端未浮空或未接地：輸入端懸空容易引入噪聲。不使用的比較器輸入端應該正確接地或連接到某個固定電平。

　　3. 功耗異常

　　原因：

　　芯片內部短路：內部損壞導致電源電流過大。

　　外圍電路問題：連接到芯片引腳的外部元件短路或失效。

　　過壓/欠壓操作：在超出其最大額定值的電源電壓下工作，可能導致芯片損壞或功耗異常。

　　如何避免LM339N的損壞

　　預防勝于治療。遵循以下原則可以有效延長LM339N的使用壽命并減少故障：

　　正確供電：始終在芯片規定的電源電壓范圍內供電，并確保電源穩定、紋波小。

　　合理布局：在PCB設計時，注意電源線和地線的布線，盡量短而粗，減少寄生電感和電阻。合理放置去耦電容，靠近芯片電源引腳。

　　輸入保護：避免輸入信號超出其共模輸入電壓范圍，或施加過高的電壓。必要時可考慮在輸入端添加保護電阻或TVS管。

　　負載匹配：開漏輸出需要上拉電阻，選擇合適的上拉電阻值，以保證輸出電流在芯片的最大輸出電流限制之內。避免輸出端直接驅動過大電流的負載。

　　靜電防護（ESD）：LM339N是靜電敏感器件，在操作和焊接時應采取防靜電措施，如佩戴防靜電手環、使用防靜電工作臺。

　　避免過熱：在長時間工作或環境溫度較高的情況下，確保芯片有良好的散熱條件。雖然LM339N功耗較低，但在極端條件下仍需注意。

　　不使用的比較器處理：對于未使用的比較器，其輸入端應正確處理，例如將一個輸入端接地，另一個輸入端連接到正電源，以確保其輸出處于穩定狀態，避免振蕩和額外的功耗。

　　總結

　　判斷LM339N的好壞并非簡單地查閱一張數字表，而是需要結合外觀檢查、靜態電壓測量、動態功能測試以及電流消耗測量等多種方法。任何超出規格書參數的異常表現都可能表明芯片存在問題。在進行故障排除時，應首先確保電源供電正常，然后逐步檢查輸入信號、輸出響應以及外圍元件。深入理解LM339N的工作原理及其關鍵特性，并遵循正確的使用和保護規范，是確保其可靠性、避免故障發生的重要保障。當芯片出現問題時，系統性的排查和測試方法能夠幫助工程師快速定位故障原因，并采取相應的修復措施。
