可變電容器的分類

　　可變電容器是一種電容量可以在一定范圍內調節的電容器，通過改變極片間相對的有效面積或片間距離，其電容量會相應變化。通常在無線電接收電路中作為調諧電容器使用?？勺冸娙萜饕话阌上嗷ソ^緣的兩組極片組成：固定不動的一組極片稱為定片，可動的一組極片稱為動片。幾只可變電容器的動片可以合裝在同一轉軸上，組成同軸可變的電容器（俗稱雙聯、三聯等）?？勺冸娙萜鞫加幸粋€長柄，可以裝上拉線或撥盤進行調節。

　　根據使用的介質材料，可變電容器可以分為兩大類：空氣介質可變電容器和固體介質可變電容器。

　　空氣介質可變電容器：

　　結構：空氣介質可變電容器的電極由兩組金屬片組成。兩組電極中固定不變的一組為定片，能轉動的一組為動片，動片與定片之間以空氣作為介質。

　　工作原理：當轉動空氣介質可變電容器的動片使之全部旋進定片間時，其電容量為最大；反之，將動片全部旋出定片間時，電容量最小。

　　分類：空氣介質可變電容器分為單連可變電容器（簡稱空氣單連）和雙連可變電容器（簡稱空氣雙連）?？諝怆p連由兩組動片、定片組成，可以同軸同步旋轉。

　　應用：空氣介質可變電容器一般用在收音機、電子儀器、高頻信號發生器、通信設備及有關電子設備中。

　　常見型號：常用的國產空氣單連可變電容器有CB-1-×××系列和CB-X-×××系列，常用的空氣雙連可變電容器有CB-2-×××系列和CB-2X-×××系列。

　　固體介質可變電容器：

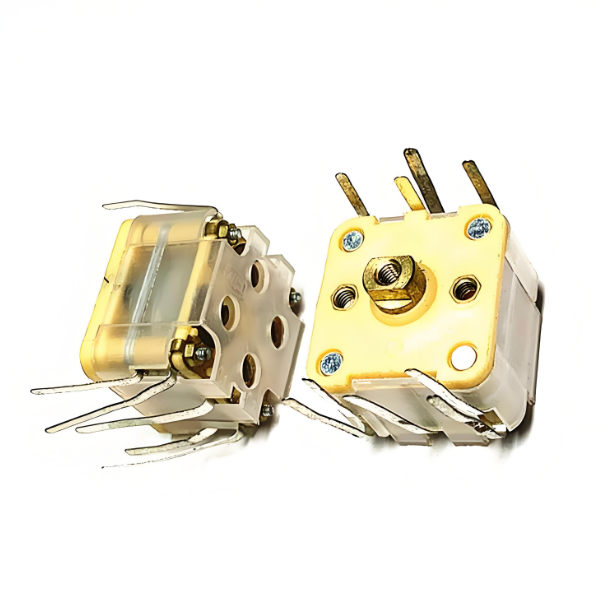

　　結構：固體介質可變電容器分為密封單連可變電容器（簡稱密封單連）、密封雙連可變電容器（簡稱密封雙連）和密封四連可變電容器（簡稱密封四連）。密封雙連有兩組動片、定片及介質，可以同軸同步旋轉；密封四連有四組動、定片及介質。

　　特點：固體介質可變電容器具有更好的穩定性和可靠性，適用于需要精確調節電容量的場合。

　　應用：固體介質可變電容器廣泛應用于高頻電路、調諧電路和其他需要精確調節電容量的電子設備中。

　　可變電容器在無線電接收電路中起著至關重要的作用，通過調節電容量可以實現電路的調諧。根據不同的使用需求和環境條件，可以選擇不同類型的可變電容器，以達到最佳的電路性能。

　　可變電容器的工作原理

　　可變電容器是一種電容量可以在一定范圍內調節的電容器，廣泛應用于無線電接收電路中的調諧電路。其工作原理基于電容器的基本特性，即電容量取決于極板間的有效面積和極板間的距離。通過改變這些參數，可以實現電容量的調節。

　　可變電容器通常由兩組相互絕緣的金屬片組成：一組固定不動的金屬片稱為定片，另一組可以移動的金屬片稱為動片。動片和定片之間通常以空氣或其他非導電材料作為介質。當動片相對于定片移動時，極板間的有效面積發生變化，從而導致電容量的變化。

　　具體來說，當動片完全旋入定片之間時，極板間的有效面積最大，此時電容量達到最大值；反之，當動片完全旋出定片之間時，極板間的有效面積最小，此時電容量達到最小值。這種調節方式使得可變電容器能夠在一定范圍內連續調節電容量，滿足不同電路的需求。

　　在實際應用中，多個可變電容器的動片可以安裝在同一轉軸上，組成同軸可變電容器（俗稱雙聯、三聯等）。這種設計使得多個電容器可以同步調節，簡化了電路的設計和操作?？勺冸娙萜魍ǔＥ鋫湟粋€長柄，可以通過拉線或撥盤進行調節，方便用戶在使用過程中進行精確的電容量調整。

　　可變電容器的工作原理不僅限于空氣介質，還可以使用其他非導電材料作為介質，如云母、塑料等。這些材料的選擇會影響電容器的性能，如體積、重量、噪聲和穩定性等。例如，固體介質可變電容器通常具有較小的體積和較輕的重量，但可能會產生較大的噪聲和磨損。

　　可變電容器在無線電接收電路中起著至關重要的作用。通過調節電容量，可以改變LC諧振電路的諧振頻率，從而實現對不同頻率信號的選擇和放大。例如，在收音機中，通過調節可變電容器的電容量，可以實現對不同電臺的調諧，使用戶能夠接收到所需的廣播信號。

　　可變電容器的工作原理基于電容器的基本特性，通過改變極板間的有效面積和極板間的距離來實現電容量的調節。這種調節方式使得可變電容器在無線電接收電路中發揮著重要作用，廣泛應用于調諧放大、選頻振蕩等電路中。

　　可變電容器的作用

　　可變電容器是一種電容量可以在一定范圍內調節的電容器，通過改變極片間相對的有效面積或片間距離，其電容量可以相應地變化。這種特性使得可變電容器在電子設備和電路設計中具有廣泛的應用和重要作用。

　　可變電容器的主要特性之一是電容量可變。通過改變電容器內部的可動電極位置或形狀，可以調節其電容量。這種特性使得可變電容器在電路設計中具有廣泛的用途。例如，在無線電通信、廣播電視等領域，通過調整可變電容器的容量，可以調整電路的頻率，使得電路能夠接收或發射特定頻率的信號。這種調諧功能是可變電容器最典型的應用之一。

　　可變電容器有多種類型，包括空氣可變電容器、密封可變電容器等。不同類型的可變電容器具有不同的特性和使用場景。例如，空氣可變電容器通常用于高頻電路中，而密封可變電容器則適用于需要高穩定性和高精度的場合。選擇合適的可變電容器類型和參數對于確保電路的性能和穩定性至關重要。

　　可變電容器的部分參數（如電容值、工作電壓等）可以根據應用需求進行微調。這使得可變電容器能夠適應不同的電路設計需求。例如，在濾波電路中，可變電容器可以調整通帶寬度，以允許特定頻率范圍的信號通過，同時阻止其他頻率的信號。這對于提高電路的性能和穩定性至關重要。

　　可變電容器還具有阻抗匹配的功能。在某些應用場景中，可變電容器用于實現阻抗匹配，以確保信號的高效傳輸。通過調整可變電容器的容量，可以調整電路的阻抗，從而實現與負載的最佳匹配。這種特性在無線通信和射頻電路中尤為重要。

　　可變電容器可用于改進電路的性能，如調諧回路、振蕩回路等。通過調整可變電容器的參數，可以優化電路的工作狀態，提高電路的效率和質量。例如，在超外差中波、短波收音機電路中，雙聯可變電容器被用于調諧和振蕩回路，以實現不同頻道的接收。

　　可變電容器具有多種特性和重要作用，廣泛應用于電子設備和電路設計中。其電容量可調的特性使其在調諧、濾波、阻抗匹配等方面具有獨特的優勢。在實際應用中，選擇合適的可變電容器類型和參數對于確保電路的性能和穩定性至關重要。隨著電子技術的不斷發展，可變電容器的應用領域也在不斷擴大，為電子設備的性能提升和功能擴展提供了有力支持。

　　可變電容器的特點

　　可變電容器是一種電容量可以在一定范圍內調節的電容器，其獨特的特性和廣泛的應用使其在電子設備和電路設計中扮演著重要角色。以下是可變電容器的主要特點：

　　電容量可變：這是可變電容器最基本的特性。通過改變電容器內部的結構，如改變極片間的距離、改變極片的覆蓋面積或者改變介電常數等方式，可以實現電容量的變化。這種特性使得可變電容器在電路設計中具有廣泛的用途。

　　調節方式多樣：可變電容器的電容量調節可以通過多種方式進行。常見的方法包括旋轉動片、改變極片間的距離或覆蓋面積等。這些調節方式使得可變電容器能夠適應不同的電路設計需求。

　　結構靈活：可變電容器有多種結構類型，包括空氣可變電容器、薄膜可變電容器、瓷介微調電容器等。每種結構都有其獨特的電氣性能和機械性能，適用于不同的應用場景。

　　高穩定性：優質的可變電容器具有優異的溫度穩定性和時間穩定性，能夠在各種環境下保持電容量的穩定性。這對于確保電路的性能和穩定性至關重要。

　　高精度：一些高端的可變電容器可以實現高精度的電容量調整，以滿足特定的應用需求。這種高精度的調節能力使得可變電容器在精密電子設備中具有重要應用。

　　多種類型：可變電容器有多種類型，包括空氣單連可變電容器、空氣雙連可變電容器、小型密封單連可變電容器、小型密封雙連可變電容器、瓷介微調電容器、線微調電容器等。不同類型的可變電容器具有不同的特性和使用場景，可以根據具體需求選擇合適的類型。

　　調諧功能：可變電容器在電子設備和電路中具有調諧功能。通過調整可變電容器的容量，可以調整電路的頻率，使得電路能夠接收或發射特定頻率的信號。這在無線電通信、廣播電視等領域尤為關鍵。

　　濾波作用：可變電容器還可以用于濾波電路，幫助去除電路中的雜散頻率。這對于提高電路的性能和穩定性至關重要。

　　阻抗匹配：在某些應用場景中，可變電容器用于實現阻抗匹配，以確保信號的高效傳輸。通過調整可變電容器的容量，可以調整電路的阻抗，從而實現與負載的最佳匹配。

　　改進電路性能：可變電容器可用于改進電路的性能，如調諧回路、振蕩回路等。通過調整可變電容器的參數，可以優化電路的工作狀態，提高電路的效率和質量。

　　可變電容器具有多種特性和重要作用，廣泛應用于電子設備和電路設計中。在實際應用中，選擇合適的可變電容器類型和參數對于確保電路的性能和穩定性至關重要?？勺冸娙萜饕蚱洫毺氐奶匦院蛷V泛的應用而備受重視，在電子設備的設計和制造中，合理地選擇和使用可變電容器是實現設備性能和功能的關鍵。

　　可變電容器的應用

　　可變電容器是一種能夠在一定范圍內調節其電容量的電容器，廣泛應用于各種電子設備和電路中。其獨特的特性使其在多個領域發揮著重要作用。以下是可變電容器的一些主要應用：

　　調諧功能：

　　可變電容器最典型的應用是在無線電接收電路中作為調諧電容器。通過調整可變電容器的電容量，可以改變電路的諧振頻率，從而實現對不同頻率信號的選擇。這種調諧功能在無線電通信、廣播電視等領域尤為重要。例如，在收音機中，通過旋轉可變電容器的旋鈕，可以調整接收頻率，從而接收到不同頻道的廣播信號。

　　濾波作用：

　　可變電容器還可以用于濾波電路中，幫助去除電路中的雜散頻率。通過調整可變電容器的電容量，可以改變濾波器的通帶寬度，從而允許特定頻率范圍的信號通過，同時阻止其他頻率的信號。這種濾波功能在音頻設備、通信設備等需要精確頻率控制的場合非常有用。

　　阻抗匹配：

　　在某些應用場景中，可變電容器用于實現阻抗匹配，以確保信號的高效傳輸。通過調整可變電容器的電容量，可以調整電路的阻抗，從而實現與負載的最佳匹配。這種阻抗匹配功能在天線設計、放大器電路等場合非常重要。例如，在天線匹配電路中，通過調整可變電容器的電容量，可以補償天線因形狀或環境變化引起的阻抗變化，從而保證天線的最佳工作狀態。

　　振蕩電路：

　　可變電容器在振蕩電路中也發揮著重要作用。通過調整可變電容器的電容量，可以改變振蕩電路的振蕩頻率。這種功能在頻率合成器、時鐘電路等需要精確頻率控制的場合非常有用。例如，在無線發射機中，通過調整可變電容器的電容量，可以改變發射頻率，從而實現對不同頻道的發射。

　　微調和校準：

　　可變電容器還常用于電路的微調和校準。在一些精密電子設備中，需要對電路參數進行精確調整，以確保設備的性能和精度。通過使用可變電容器，可以方便地調整電路的電容量，從而實現對電路參數的微調和校準。例如，在精密測量儀器中，通過調整可變電容器的電容量，可以校準儀器的測量精度。

　　可變電容器因其獨特的特性和廣泛的應用而備受重視。在電子設備的設計和制造中，合理地選擇和使用可變電容器是實現設備性能和功能的關鍵。隨著科技的不斷進步和產業的快速發展，可變電容器在提高設備性能、降低能耗、提升可靠性等方面發揮著越來越重要的作用。

　　可變電容器如何選型

　　可變電容器是一種電容量可以在一定范圍內連續調節的電容器，廣泛應用于無線電設備、調諧電路、振蕩電路等領域。正確選擇可變電容器對于保證電路性能和穩定性至關重要。本文將詳細介紹可變電容器的選型方法，包括其分類、主要參數和應用場景。

　　一、可變電容器的分類

　　按介質材料分類

　　空氣介質可變電容器：以空氣為介質，具有高Q值、穩定性好、壽命長等特點，適用于收音機、電子儀器、高頻信號發生器等。

　　固體介質可變電容器：包括密封單連、密封雙連和密封四聯等，介質材料通常為云母或塑料薄膜，具有體積小、重量輕的優點，但雜聲大、易磨損。

　　真空電容器：以真空為介質，性能穩定可靠，適用于軍用廣播通訊設備、高能粒子加速器等。

　　按結構分類

　　單聯可變電容器：只有一個可調電容單元，適用于簡單的調諧電路。

　　雙聯可變電容器：兩個可調電容單元同軸同步旋轉，適用于雙頻段或多頻段調諧電路。

　　多聯可變電容器：多個可調電容單元同軸同步旋轉，適用于多頻段調諧電路。

　　二、可變電容器的主要參數

　　標稱電容量：電容器在制造時標注的容量值，通常以皮法（pF）為單位。

　　調節范圍：電容器電容量的最大值和最小值之間的范圍。

　　額定電壓：電容器在正常工作條件下可以承受的最大直流電壓。

　　絕緣電阻：衡量電容器絕緣性能的指標，高絕緣電阻意味著更少的漏電和能量損耗。

　　介質損耗：電容器在電場作用下的能量轉換，低介質損耗意味著更高的效率和更長的壽命。

　　機械壽命：電容器在反復調節過程中能夠承受的次數。

　　三、可變電容器的選型方法

　　確定應用場景

　　根據電路的具體需求，確定可變電容器的應用場景。例如，收音機的頻率調諧電路需要使用單聯或雙聯可變電容器。

　　考慮電路的工作頻率范圍，選擇合適的電容器類型。高頻電路通常選擇空氣介質或真空電容器，低頻電路可以選擇固體介質可變電容器。

　　選擇合適的電容量范圍

　　根據電路的調諧范圍，選擇電容量范圍合適的可變電容器。例如，收音機的調諧范圍通常為530kHz至1710kHz，需要選擇電容量范圍為7pF至360pF的雙聯可變電容器。

　　考慮電容器的調節精度，選擇合適的電容量調節步長。高精度調諧電路需要選擇調節步長較小的可變電容器。

　　考慮電容器的額定電壓

　　根據電路的工作電壓，選擇額定電壓合適的可變電容器。電容器的額定電壓應大于或等于電路的最大工作電壓，以保證電容器的安全可靠運行。

　　評估電容器的性能參數

　　考慮電容器的絕緣電阻和介質損耗，選擇性能參數優良的可變電容器。高絕緣電阻和低介質損耗可以提高電路的穩定性和效率。

　　考慮電容器的機械壽命，選擇能夠滿足電路長期穩定運行的可變電容器。

　　選擇合適的型號

　　根據上述選型方法，選擇具體的可變電容器型號。例如，CBM型小型密封薄膜介質可變電容器適用于需要高穩定性和長壽命的調諧電路。

　　考慮電容器的尺寸和安裝方式，選擇適合電路板布局的可變電容器型號。

　　四、常見可變電容器型號

　　空氣介質可變電容器

　　型號：CB 12-360pF

　　特點：電容量范圍為12pF至360pF，適用于收音機的頻率調諧電路。

　　固體介質可變電容器

　　型號：CBM 7-270pF

　　特點：電容量范圍為7pF至270pF，采用聚苯乙烯薄膜作為介質，適用于高頻信號發生器和通信設備。

　　真空電容器

　　型號：VAC 100pF

　　特點：電容量為100pF，適用于軍用廣播通訊設備和高能粒子加速器。

　　微調電容器

　　型號：C10478

　　特點：電容量范圍為5pF至20pF，適用于精密調諧電路和校正電路。

　　五、總結

　　可變電容器的選型需要綜合考慮應用場景、電容量范圍、額定電壓、性能參數和具體型號。通過正確選擇可變電容器，可以確保電路的穩定性和效率，滿足各種調諧和振蕩電路的需求。希望本文的選型指南能夠幫助工程師在實際設計中做出明智的選擇。
