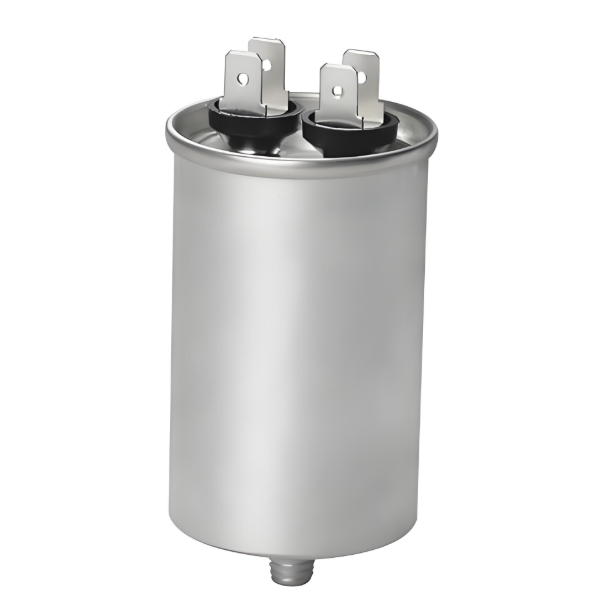

復合薄膜電容器的分類

　　復合薄膜電容器是一種特殊的電容器，它通過將兩種或多種不同材料的薄膜復合在一起作為介質，以達到特定的電氣性能和應用需求。這種電容器結合了不同材料的優點，從而在性能上實現了優化。以下是復合薄膜電容器的主要分類及其特點。

　　聚苯乙烯與聚丙烯復合薄膜電容器：

　　這種復合薄膜電容器是將聚苯乙烯（PS）和聚丙烯（PP）兩種薄膜材料復合在一起。聚苯乙烯具有良好的絕緣性能和低損耗，而聚丙烯則具有較高的耐熱性和機械強度。通過復合這兩種材料，電容器不僅提高了抗電強度和溫度特性，還減小了體積。然而，這種復合電容器的溫度系數和損耗稍差，因此在選擇應用時需要權衡這些因素。

　　聚酯與聚丙烯復合薄膜電容器：

　　聚酯（PET）和聚丙烯（PP）是兩種常用的電容器介質材料。聚酯薄膜具有較高的介電常數和良好的耐熱性，但損耗較大；聚丙烯則具有較低的損耗和良好的自愈性。將這兩種材料復合在一起，可以綜合它們的優點，提高電容器的整體性能。這種復合電容器適用于需要較高耐熱性和較低損耗的應用場合。

　　聚酰亞胺與聚酯復合薄膜電容器：

　　聚酰亞胺（PI）是一種高性能的電容器介質材料，具有極低的介電常數和優異的耐熱性、化學穩定性。聚酯（PET）則具有較高的介電常數和良好的耐熱性。將這兩種材料復合在一起，可以進一步提高電容器的耐熱性和電性能，使其能夠在更高溫度和更惡劣的環境下工作。這種復合電容器適用于高溫、高壓和高頻率的應用場合。

　　聚四氟乙烯與聚酰亞胺復合薄膜電容器：

　　聚四氟乙烯（PTFE）是一種具有優異耐熱性、耐化學性和低摩擦系數的材料。聚酰亞胺（PI）則具有極低的介電常數和優異的耐熱性、化學穩定性。將這兩種材料復合在一起，可以進一步提高電容器的耐熱性、耐化學性和電性能，使其能夠在極端環境下工作。這種復合電容器適用于航空航天、軍事和工業控制等高要求的應用場合。

　　紙與薄膜復合薄膜電容器：

　　這種復合薄膜電容器是將紙和薄膜材料復合在一起。紙具有良好的吸濕性和機械強度，而薄膜材料則具有良好的電性能和耐熱性。通過復合這兩種材料，電容器不僅提高了抗電強度和溫度特性，還具有較好的機械強度和穩定性。這種復合電容器適用于需要較高機械強度和穩定性的應用場合。

　　復合薄膜電容器通過將不同材料的薄膜復合在一起，可以綜合各種材料的優點，從而在性能上實現優化。這種電容器廣泛應用于各種電子設備中，特別是在需要較高耐熱性、較低損耗和良好穩定性的應用場合。隨著電子技術的不斷發展，復合薄膜電容器將在高精度、高容量、高溫、高壓環境下的應用和環保、可持續發展等方面進行更多的研究和發展。

　　復合薄膜電容器的工作原理

　　復合薄膜電容器是一種結合了多種材料和技術的高性能電容器，其工作原理基于電荷在電場中的存儲與釋放。本文將詳細介紹復合薄膜電容器的結構、工作原理及其性能特點。

　　一、結構

　　復合薄膜電容器通常由多層不同材料的薄膜組成，這些材料包括但不限于聚丙烯、聚酯、聚苯乙烯等有機塑料薄膜。這些薄膜作為介質，起到隔離兩個電極并儲存電荷的作用。電極通常由金屬箔或金屬化膜制成，通過卷繞或疊層的方式形成電容器的主體。為了增加電容值，這些薄膜和電極通常會多次疊加。最后，兩端引出電極線，封裝成電容器成品。

　　二、工作原理

　　電荷存儲：當復合薄膜電容器兩端施加電壓時，由于介質薄膜的絕緣性，電荷會在兩個電極上分別積累，形成電場。這個過程中，電容器會吸收電能并將其轉化為靜電場能儲存起來。電場強度與施加的電壓成正比，而與電容器的間距成反比。因此，減小間距或增大電極面積都可以提高電容器的電容值。

　　放電過程：當外部電路與電容器相連，且外部電路的電阻小于電容器內部電阻時，電容器會開始放電。此時，儲存在電場中的能量會通過外部電路釋放出來，表現為電流流動。隨著放電的進行，電容器兩端的電壓逐漸降低，直至為零。

　　充放電循環：在交流電路中，復合薄膜電容器會隨著交流電的變化而不斷經歷充放電過程。這使得電容器在交流電路中表現出一定的阻抗特性，即容抗。容抗的大小與電容器的容量和交流電的頻率有關。

　　三、性能特點

　　高穩定性：復合薄膜電容器具有優異的溫度穩定性和時間穩定性，能夠在較寬的溫度范圍內保持穩定的電容值。這是因為復合材料的熱膨脹系數小、耐熱性好，使得電容器在高溫環境下仍能保持穩定的性能。

　　低損耗：由于介質薄膜的介電常數較高且損耗較小，因此復合薄膜電容器具有較高的品質因數（Q值），能夠高效地傳遞電能。

　　良好的頻率響應：復合薄膜電容器在高頻下仍能保持較低的容抗和較高的自諧振頻率，適用于高頻電路中的應用。

　　長壽命：復合薄膜電容器采用無電解質的固態結構，避免了電解液蒸發和泄漏等問題，從而延長了使用壽命。此外，金屬化薄膜這種型態的電容器具有自我復原作用（Self-Healing Action），即假設電極的微小部分因為電介質脆弱而引起短路時，引起短路部分周圍的電極金屬會因靜電能量或短路電流而引發更大面積的熔融和蒸發，恢復絕緣，使電容器再度恢復電容器的作用。

　　四、應用領域

　　復合薄膜電容器因其獨特的性能優勢而被廣泛應用于多個領域，包括但不限于：

　　通信領域：用于濾波器、耦合器、振蕩器等電路中，提高信號的傳輸質量和穩定性。

　　電力電子：用于濾波和平衡電流等應用，確保電力系統的穩定運行。

　　消費電子：在電視、手機、電腦等消費電子產品中，用于電源濾波、信號耦合等。

　　航空航天：用于高頻高壓電路和微型電子設備等應用中，保證航空航天器的安全性和可靠性。

　　復合薄膜電容器以其獨特的結構和優異的性能特點在多個領域中發揮著重要作用。隨著科技的不斷發展，復合薄膜電容器的制造工藝和材料技術也在不斷進步，未來其在各個領域的應用將更加廣泛和深入。

　　復合薄膜電容器的作用

　　復合薄膜電容器是一種特殊的電容器，它結合了多種材料和結構的優勢，以實現更優的電氣性能和可靠性。復合薄膜電容器通常由多層不同材料的薄膜組成，這些材料可能包括金屬箔、塑料薄膜（如聚乙酯、聚丙烯、聚苯乙烯或聚碳酸酯）以及其他絕緣材料。這種多層結構使得復合薄膜電容器在多個方面表現出色，廣泛應用于電子、家電、通訊、電力、電氣化鐵路、混合動力汽車、風力發電、太陽能發電等多個行業。

　　首先，復合薄膜電容器的主要作用與其他電容器相同，即儲存電荷和電能。它們通過在電極上儲存電荷來實現這一功能，通常與電感器共同使用形成LC振蕩電路。這種結構使得復合薄膜電容器在高頻電路中表現出色，能夠有效地濾波、耦合和旁路信號，確保信號的穩定傳輸和處理。

　　復合薄膜電容器的一個顯著特點是其自我復原作用（Self-Healing Action）。當電極的微小部分因為電介質脆弱而引起短路時，短路部分周圍的電極金屬會因電容器所帶的靜電能量或短路電流而引發更大面積的溶融和蒸發，從而恢復絕緣，使電容器再度恢復電容器的作用。這種自愈特性極大地提高了復合薄膜電容器的可靠性和壽命。

　　此外，復合薄膜電容器具有無極性、絕緣阻抗高、頻率特性優異（頻率響應寬廣）和介質損失小等優點。這些特性使得復合薄膜電容器在高頻電路中應用廣泛，尤其是在需要高穩定性和高精度的場合。例如，在電視、手機、電腦等消費電子產品中，復合薄膜電容器用于濾波、耦合和旁路信號，確保信號的穩定傳輸和處理。

　　在電力系統中，復合薄膜電容器用于補償無功功率，提高功率因數，改善電壓質量，降低線路損耗，增強系統的穩定性和輸送能力。它們還廣泛應用于電氣化鐵路、混合動力汽車、風力發電和太陽能發電等領域，用于濾波、平衡電流和抑制電源電磁干擾等。

　　復合薄膜電容器的多層結構還賦予其良好的熱穩定性和耐壓性能，這對于高頻電路的安全性和可靠性具有重要意義。例如，在航空航天領域，復合薄膜電容器用于高頻高壓電路和微型電子設備中，保證了航空航天器的安全性和可靠性。

　　復合薄膜電容器由于其優良的性能特點，廣泛應用于電子、通訊、電力電子、醫療器械、航空航天等領域。它們在滿足各種需求方面表現出色，推動了相關行業的穩定發展和技術進步。

　　復合薄膜電容器的特點

　　復合薄膜電容器是一種特殊類型的薄膜電容器，它通過將兩種或多種不同特性的薄膜材料復合在一起，以獲得更優的電氣性能和環境適應性。以下是復合薄膜電容器的主要特點：

　　提高抗電強度：復合薄膜電容器通過結合不同材料的優點，可以顯著提高電容器的抗電強度。例如，聚苯乙烯（PS）和聚丙烯（PP）復合制作的電容器，不僅保留了聚苯乙烯的高絕緣電阻和低損耗特性，還提高了整體的抗電強度。

　　改善溫度特性：不同材料在溫度變化下的表現不同。通過復合不同材料，可以平衡電容器在不同溫度下的性能。例如，聚苯乙烯和聚丙烯復合電容器在高溫下的性能比單一材料的電容器更為穩定。

　　減小體積：復合材料的使用可以優化電容器的結構設計，從而減小電容器的體積。這對于需要緊湊設計的電子設備尤為重要。

　　降低溫度系數和損耗：雖然復合材料可能會在某些方面有所妥協，但總體上可以降低電容器的溫度系數和介質損耗。例如，聚苯乙烯和聚丙烯復合電容器的溫度系數和損耗比單一材料的電容器更低。

　　增強環境適應性：復合薄膜電容器在惡劣環境下的表現更為出色。例如，聚酰亞胺（PI）和聚酯（PET）復合電容器具有良好的耐熱性、耐寒性和耐輻射性，可以在極端環境下工作。

　　提高可靠性：復合材料的使用可以提高電容器的可靠性和壽命。例如，聚酰亞胺和聚酯復合電容器具有更高的耐壓能力和更好的自愈特性，能夠在長時間使用中保持穩定的性能。

　　多功能性：復合薄膜電容器可以根據具體應用需求，選擇不同的材料組合，以實現特定的電氣性能。例如，在高頻應用中，可以選擇具有低損耗特性的材料組合；在高溫應用中，可以選擇具有高耐熱性的材料組合。

　　成本效益：雖然復合薄膜電容器的制造成本可能高于單一材料的電容器，但其優異的性能和可靠性可以降低整體系統的成本。例如，在高頻通信設備中，使用復合薄膜電容器可以提高信號傳輸的穩定性和質量，從而減少維護和更換成本。

　　復合薄膜電容器通過結合不同材料的優點，實現了更高的抗電強度、更好的溫度特性、更小的體積、更低的溫度系數和損耗、更強的環境適應性、更高的可靠性和多功能性。這些特點使得復合薄膜電容器在各種電子設備和系統中得到了廣泛應用，特別是在需要高性能和高可靠性的領域。

　　復合薄膜電容器的應用

　　復合薄膜電容器是一種結合了多種材料和結構優勢的電容器，其在多個領域中展現出廣泛的應用前景。這種電容器通常由高分子聚合物和陶瓷等材料復合而成，具有體積小、重量輕、可靠性高、壽命長等優點，因此在電力系統、通信設備、汽車電子、家用電器、工業自動化和新能源等領域得到了廣泛應用。

　　在電力系統中，復合薄膜電容器主要應用于高壓直流輸電（HVDC）和無功補償裝置。高壓直流輸電是一種新型的輸電方式，具有輸電距離遠、損耗低、對環境影響小等優點。復合薄膜電容器可以有效地提高系統的電壓穩定性，減小電壓波動，提高電能質量。此外，復合薄膜電容器還可以用于無功補償裝置，通過調節電網中的無功功率，提高電網的功率因數，降低線損，提高電能利用率。

　　在通信設備中，復合薄膜電容器主要應用于濾波器、耦合器、隔離器等器件。濾波器是通信設備中的關鍵部件，主要用于消除信號中的噪聲和干擾。復合薄膜電容器具有體積小、重量輕、頻率特性好等優點，可以有效地提高濾波器的性能。耦合器和隔離器是通信設備中的連接器件，主要用于實現信號的傳輸和隔離。復合薄膜電容器可以實現高頻率、高隔離度的耦合和隔離功能，滿足通信設備的高性能要求。

　　在汽車電子領域，復合薄膜電容器主要應用于電子控制單元（ECU）、電動機控制器、電池管理系統等。電子控制單元是汽車電子系統的核心部件，負責對汽車的各種功能進行控制。復合薄膜電容器可以提高電子控制單元的可靠性和穩定性，保證汽車的正常運行。電動機控制器是電動汽車的關鍵部件，負責對電動機的轉速和轉矩進行控制。復合薄膜電容器可以實現高效、高精度的電動機控制功能，提高電動汽車的性能。電池管理系統是電動汽車的重要組成部分，負責對電池的狀態進行監控和管理。復合薄膜電容器可以提高電池管理系統的精度和穩定性，保證電池的安全運行。

　　在家用電器領域，復合薄膜電容器主要應用于空調、冰箱、洗衣機等家電產品。空調是一種大功率、高頻應用的家電產品，對電容器的性能要求較高。復合薄膜電容器具有高耐壓、高頻率特性等優點，可以滿足空調的高要求。冰箱和洗衣機等家電產品中，復合薄膜電容器主要應用于電機驅動、電源濾波等部分。復合薄膜電容器可以提高家電產品的可靠性和穩定性，延長產品的使用壽命。

　　在工業自動化領域，復合薄膜電容器主要應用于變頻器、伺服驅動器、機器人等設備。變頻器是一種將固定頻率的交流電轉換為可調頻率的交流電的設備，廣泛應用于各種電機驅動系統。復合薄膜電容器可以提高變頻器的輸出波形質量，減小電磁干擾，提高系統的穩定性。伺服驅動器是一種精確控制電機位置和速度的設備，對電容器的性能要求較高。復合薄膜電容器可以實現高效、高精度的伺服驅動功能，提高系統的性能。機器人是一種高度集成的自動化設備，對電容器的性能要求較高。復合薄膜電容器可以提高機器人的可靠性和穩定性，保證機器人的正常運行。

　　在新能源領域，復合薄膜電容器主要應用于風力發電、太陽能發電等設備。風力發電是一種清潔、可再生的能源，對電容器的性能要求較高。復合薄膜電容器可以提高風力發電系統的可靠性和穩定性，保證風電場的正常運行。復合薄膜電容器可以提高太陽能發電系統的可靠性和穩定性，保證光伏發電系統的正常運行。

　　復合薄膜電容器在電力系統、通信設備、汽車電子、家用電器、工業自動化和新能源等領域具有廣泛的應用前景。隨著科技的不斷發展，復合薄膜電容器的技術將不斷進步，其應用領域也將進一步拓展。

　　復合薄膜電容器如何選型

　　復合薄膜電容器是一種結合了金屬化薄膜和金屬箔優點的電容器，具有高耐壓、大電流承載能力和自愈特性。選型時需要考慮多個因素，包括電容器的額定電壓、工作電壓、容量、引線跨距以及具體應用場景。以下是詳細的選型指南。

　　1. 額定電壓

　　定義：額定電壓是指在額定溫度范圍內可以連續施加到電容器的最高直流電壓或脈沖電壓的峰值。

　　選型建議：

　　考慮到可靠性降額使用要求，通常要求實際工作電壓應小于80%的額定電壓值。

　　例如，如果實際工作電壓為400V，建議選擇額定電壓為500V的電容器。

　　2. 工作電壓

　　定義：工作電壓是指電容器在實際電路中承受的電壓。

　　選型建議：

　　通過電容器的脈沖電壓和耐電壓，確保在高頻和高脈沖條件下使用時，電容器不會過熱或擊穿。

　　例如，對于高頻電路，建議選擇高頻損耗極低的聚丙烯薄膜電容器。

　　3. 容量

　　定義：容量是指電容器儲存電荷的能力，通常以法拉（F）為單位。

　　選型建議：

　　容量選取必須符合E24系列值范圍內，如1.0, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1。

　　容量取值范圍應符合各類電容器通用書中給出的容量范圍。例如，對于CBB81系列高壓聚丙烯電容，容量范圍通常在0.01μF到10μF之間。

　　4. 引線跨距

　　定義：引線跨距是指電容器引線之間的距離。

　　選型建議：

　　不同型號不同規格的薄膜電容器，其引線常規間距P在廠家規格書中都有確定的數值。

　　在實際使用中，根據裝配要求，可以要求廠家成型供貨，給出的成型后腳距F的尺寸要求。例如，對于CBB81系列，引線跨距通常為7.5mm或15mm。

　　5. 應用場景

　　定義：應用場景是指電容器在實際電路中的使用環境和功能。

　　選型建議：

　　高頻電路：選擇高頻損耗極低的聚丙烯薄膜電容器，如Vishay的MKP1847C系列。

　　高壓電路：選擇耐壓高的金屬化薄膜電容器，如CBB81系列。

　　電源抑制干擾電路：選擇經過國家法定認證機構安規認證的交流薄膜電容，如X2交流薄膜電容器。

　　啟動電路：選擇啟動電容，如用于單項電動機起動和運轉的電容。

　　6. 具體型號推薦

　　CBB81系列：高壓聚丙烯電容，適用于TV和MONITOR的行逆程電路上，容量范圍0.01μF到10μF，引線跨距7.5mm或15mm。

　　MKP1847C系列：金屬化聚丙烯薄膜電容，適用于高頻電路，容量范圍0.1μF到10μF，引線跨距7.5mm或15mm。

　　X2交流薄膜電容器：用于整機X電路做抑制電源電磁干擾用途，容量范圍0.1μF到10μF，引線跨距7.5mm或15mm。

　　C4AK系列：適用于在135℃下連續運行高達1000小時的電容器，容量范圍0.1μF到100μF，引線跨距7.5mm或15mm。

　　7. 其他考慮因素

　　溫度系數：選擇適合工作溫度范圍的電容器。例如，聚酯膜電容器的使用溫度范圍為-55℃～+120℃，而聚丙烯電容為-40℃～+85℃。

　　絕緣電阻：選擇絕緣電阻高的電容器，如聚丙烯電容的絕緣電阻極高（IR≥10MΩ）。

　　自愈特性：選擇具有自愈特性的金屬化薄膜電容器，以提高電容器工作的可靠性。

　　通過以上選型指南，可以更好地選擇適合具體應用場景的復合薄膜電容器，確保電路的穩定性和可靠性。
